プロダクト細部
起源の場所: 広東
ブランド名: YUSH

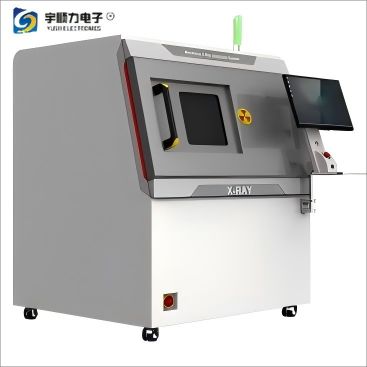

モデル番号: YS-X6600
支払及び船積みの言葉
最小注文数量: 1
価格: USD38650
受渡し時間: 20営業日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン
供給の能力: 100
重量: |
1170kg |
モデル: |
YS-X6600 |
標準サイズ: |
540mm*450mm |
総電力: |
1700W |
重量: |
1170kg |
モデル: |
YS-X6600 |
標準サイズ: |
540mm*450mm |
総電力: |
1700W |
1. 用途
| 1：半導体 | 2：自動車エレクトロニクス | 3：PCB’A | 4：LED |
| 5：BGA/QFN検査 | 6：アルミダイカスト | 7：金型 | 8：電気・機械部品 |
| 9：生物農業種子 | 10：航空部品 | 11：ホイールハブ | 12：ワイヤー/USB/プラグ |
2. 機能と特徴
| 機能 | 利点 |
| X線管と検出器はZ方向に沿って移動可能X-Y方向に沿ったテーブルの移動速度を調整可能。 | より広い有効検出範囲により、製品の倍率と検出効率を向上。 |
| 高解像度デジタルフラットパネル検出器。最大傾斜角度は60°で、独自の視点からサンプルを観察できます。 | 製品の側面欠陥を容易に識別し、死角のない検出を実現。 |
| 長寿命X線管、生涯メンテナンスフリー。 | 世界トップレベルの日本の浜松X線源を採用 |
| 2.5μm以下の欠陥を検出可能。高い検出再現性。 | 半導体パッケージの金線の曲がりや断線を容易に区別。 |
| 強力なCNC測定機能、自動テスト可能、テストプログラムを編集可能。 | 大規模検査に適し、検出効率を向上。 |
| 広い検査スペースで、様々な大型サンプルを配置可能。テーブルは10KGのアイテムを運搬可能。 | 大型産業用制御基板、超長LEDストリップ、および様々な分野の電子製品用の大型テーブル |
| 大きなナビゲーションビュー、テーブルはマウスをクリックした場所に移動します。 | 非常に操作が簡単で、アイテムの欠陥を迅速に見つけ、検出効率を向上 |
3. ハードウェア技術パラメータ
| 管の種類 | 密閉型マイクロフォーカスX線管 |
| 管電圧 | 管電圧 |
| 管電流 | 10-200uA(ソフトウェアは89uAに制限) |
| 焦点サイズ | 5-15μm |
| 冷却方法 | 対流冷却 |
| 検出器タイプ | HDデジタルフラットパネル検出器（FPD） |
| 撮像エリア | 130mm*130mm |
| 画素マトリックス | 1536*1536ピクセル |
| 傾斜角度 | 0-60° |
| 繰り返しテスト精度 | 3μm |
| ソフトウェア検査速度 | 3.0秒/ポイント（ロードとアンロード時間は含まれません） |
| 標準サイズ | 540mm*450mm |
| 有効検査エリア | 500mm×420mm |
| 耐荷重 | ≤5Kg |
| オペレーティングプラットフォーム | マウス、キーボード、2つの操作モード |
| 内側の鉛板 | 5 mm厚の鉛板（放射線を遮断） |
| 寸法 | 1245mm(L) * 1230mm(W) * 1900mm(H) |
| 重量 | 1170Kg |
| 電源 | AC 110-220V(+10%)(国際汎用電源) |
4. ソフトウェア技術パラメータ
| BGAショート | プリセットNG画像、ソフトウェアが自動的にコントラストと認識を行います |
| BGA偽ハンダ | プリセットNG画像、ソフトウェアが自動的にコントラストと認識を行います |
| 面積測定 | プリセット面積サイズ標準、NG製品プロンプト機能。 |
| サイズ測定 | 距離、金線の曲率、傾斜、角度など。 |
| 自動位置決め | 電源オンテーブル自動ゼロ機能、システムリセット |
| 制御モード | CNC自動制御、手動制御キーボード、マウス、3つのモードを選択可能。 |
5. テーブル制御
1. テーブルの速度はスペースキーで調整可能：低速、通常速度、高速。
2. X、Y、Zの3軸モーションと傾斜角度はキーボードで制御。
3. 大きなナビゲータービュー、クリアなナビゲーション画像、テーブルはマウスをクリックした場所に移動します。
6. CNCプログラミング
1. マウスをクリックするだけでプログラムを作成できます。
2. オブジェクトテーブルはX、Y方向に沿って位置決めのために移動します。X線管と検出器はZ方向に沿って位置決めのために移動します。
3. 電圧と電流はソフトウェアで設定。
4. 画像設定：明るさ、コントラスト、自動ゲイン、露出
5. ユーザーはプログラム変換の一時停止時間を変更できます。
6. 衝突防止システムは、ワークの傾斜と観察を最大化できます。
7. BGAの直径、 キャビティの割合、面積、真円度の自動分析。
7. X線動作原理
