プロダクト細部
起源の場所: 中国トンコワン
ブランド名: YUSHUNLI
証明: CE ISO
モデル番号: YS880
支払及び船積みの言葉
最小注文数量: 1SET
価格: USD1000~80000
パッケージの詳細: Plywoodenの場合
受渡し時間: 10-15work幾日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 80sets/month
正確さの切断: |
±0.08mm |
反復性: |
±0.02mm |
最高の働く範囲: |
400mmx400mm |
厚さを切るPCB: |
0.3mm-6mm |
紡錘モーターの最高速度: |
80000/min |
装置のサイズ（LxWxH） mm: |
1590x1330x1650mm |
装置および掃除機の総重量: |
1000kg |
印はすべてのタイプを指す: |
円形、正方形 |
装置力: |
AC220V |
正確さの切断: |
±0.08mm |
反復性: |
±0.02mm |
最高の働く範囲: |
400mmx400mm |
厚さを切るPCB: |
0.3mm-6mm |
紡錘モーターの最高速度: |
80000/min |
装置のサイズ（LxWxH） mm: |
1590x1330x1650mm |
装置および掃除機の総重量: |
1000kg |
印はすべてのタイプを指す: |
円形、正方形 |
装置力: |
AC220V |

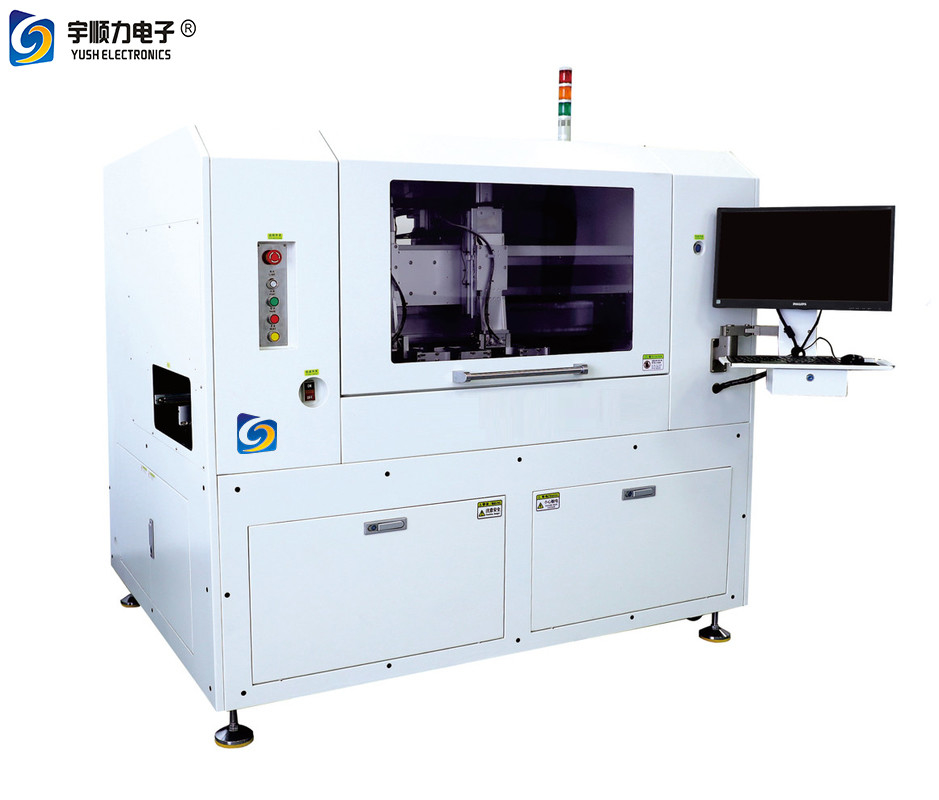

より少ない圧力の板Depaneling高精度のオンライン自動機械
プロダクト導入YS880自動Depaneling
主要出願区域:
ホーム・アプライアンス制御、新しいエネルギー産業、5G WIFIモジュール、スマートな電話、スマートなwearables、精密機械、タブレット コンピュータ、スマートな家、医療機器、宇宙航空の、軍プロダクト、等。
装置の出現およびサイズ:
PCBの切断の圧力分析
最高の圧力:-240 | 130マイクロN/mm
複数のパネルおよび高精度PCBの切断のために適した、
敏感で/壊れやすい部品のはんだのフィート/球にまたはのまわりにとどまる塵により引き起こす:
1.Conductive塵により短絡を引き起こす。
2.Non伝導性の塵は空気の湿気をそのうちに吸収し、断続的な回路の失敗を引き起こす。
3.The腐食性の塵は銅回路を損なう。
機械設計の特徴:
1.Onラインの自動板depaneling機械、効率を改善し、人件費を救う、与えている切断、自動板および非常に板出力
正確さおよび効率の切断を改善し、misoperationを防ぐCCDのカメラの直線システムとの2.Equipped
切れるのに3.Imported高速紡錘が使用され、切断圧力を非常に減らす板を分けることに小さい慣性および速い応答がある
4.Double働きプラットホームおよび設計を構成するため、効率の切断を改善するため
5.The制御シャフトは重量で軽く、硬度で強い航空アルミニウムから成っている、
ヒューマン・ファクター、高精度および強い安定性を減らす自動用具の変更機能および壊れた用具の検出を用いる6.Equipped
7.Standard MESまたはERPの関係の港、中央データベースへの実時間関係
8.Optionalバーコードのカメラは、バーコードを自動的にスキャンし、データベースに関連情報をアップロードできる
9.System:Windows7
depaneling機械のYS 880ATの技術的な変数
| 項目 | YS880AT |
| 有効な切断サイズ | 二重働くプラットホーム、単一の働くプラットホーム400mm*400mmの最高の働く範囲 |
| 吸塵方法 | 上部の集じん器またはより低い集じん器のフィルター・バッグは帯電防止の、耐圧防爆材料およびきわめて簡単な装置から成っている。ソフトウェアは自動的に塵がある特定のレベルに達し、ろ過の正確さが0.0001である場合警報を促す。 |
| 紡錘の切断 | ドイツのsycotec （ESD）の速度:80,000のrpmの調節可能な（よい耐久性）空冷 |
| 変更のフライス方法 | 機械の中のフライスの生命監視があり、機械は自動的にフライスの取り替えを完了できる。利点:仕事傷害およびmisoperationsを避けることができる機械は自動的に仕事の効率を改善するために完了しフライスは複数のセクションで使用することができる |
| 壊れたナイフの検出 | 壊れた用具の検出システムと装備されている |
| 仕事台モード | 装置に高精度、優秀な安定性およびよりよい耐久性があることを松下電器産業のサーボ モーター+精密地上ねじ+精密スライドは保障する |
| サーボ モーター ブランド | 日本Matsushita |
| 計算機システム | 台湾の産業コンピュータおよびWIN7本物システムを使用しなさい |
| 静的なエリミネーター | シュナイダー フランス |
| 情報管理機能 | 装置と情報管理間の継ぎ目が無い関係を実現するサポートMES情報処理体系;自由な開いたイーサネット インターフェイスおよびサポートTCP/IPネットワークの通信プロトコルおよび必要な関連ソフトおよびプログラム;自由な開いたバー コード機能港。 |
| CCDのカメラの構造の設計 | 飛行カメラの構造（左右のプラットホームは異なったプロダクトに分け異なった高さで完了することができる） |
| 印ポイント完全なタイプ認識および訂正 | 標準的な構成 |
| LEDの開きの明るさ制御 | ソフトウェアは異なった製品特性ができるように適した色の相違および明るさを調節できる |
| オペレータ権限管理 | 4段階のパスワード保護は、顧客責任に従って、自由に各レベルの内容を置いた |
| 装置は拡張機能を追う | 予備器材の港およびロボットまたはオートメーション装置は他の機能を実現するために将来実現することができる。 |
| 変数の切断 | |
| 正確さの切断 | ±0.08mm |
| 反復性 | ±0.02mm |
| 最高の働く範囲 | 400mmx400mm |
| 厚さを切るPCB | 0.3mm-6mm |
| 適当なカッターのサイズ | 0.8mm-3.0mm |
| 印はすべてのタイプを指す | 円形、正方形 |
| 機能の切断 | 直線、セクターの形、円の形、普遍的なコピー、自動修正および補償 |
| 制御パラメータ | |
| XYZの制御方式 | CNCはコントローラーを捧げた |
| XYZドライブ モード | 松下電器産業AC Servo |
| 紡錘モーターの最高速度 | 80000/min |
| 真空方法 | 吸いなさい |
| ルーターのタイプ | 吸引の上の（右利き） |
| PCBサポート方法 | 普遍的な上PINの特別な据え付け品 |
| 装置力 | AC;220V |
| 掃除機力 | AC;380V |
| ガスの源 | 4-6kg/cmの² |
| 装置のサイズ（LxWxH） mm | 1590x1330x1650mm |
| 掃除機のサイズ（LxWxH） mm | 750x580x615mm |
| 装置および掃除機の総重量 | 1000KG |
