プロダクト細部
起源の場所: 中国トンコワン
ブランド名: YUSHUNLI
証明: CE ISO
モデル番号: YSVC-650
支払及び船積みの言葉
最小注文数量: 1SET
価格: USD1000~30000
パッケージの詳細: Plywoodenの場合
受渡し時間: 10-15work幾日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 80sets/month
名前: |
SMT自動PCBの打抜き機、PCB Depaneling機械 |
条件: |
新しい |
モータ速度を細長くしなさい: |
60000rpm/min |
方法を置くPCB: |
視野の訂正、据え付け品の位置 |
PCB材料: |
ガラス エポキシ、CEM1、CEM3、FR4等。 |
反復性: |
±0.01mm |
ルーター ビット直径: |
0.8~3.0mm |
PCBの厚さ: |
2mm |
重量: |
800kg |
保証: |
1年 |
荷を下すPCBの/負荷: |
自動 |
機能の切断: |
、線形のUカーブ、アーク、Lカーブ円 |
名前: |
SMT自動PCBの打抜き機、PCB Depaneling機械 |
条件: |
新しい |
モータ速度を細長くしなさい: |
60000rpm/min |
方法を置くPCB: |
視野の訂正、据え付け品の位置 |
PCB材料: |
ガラス エポキシ、CEM1、CEM3、FR4等。 |
反復性: |
±0.01mm |
ルーター ビット直径: |
0.8~3.0mm |
PCBの厚さ: |
2mm |
重量: |
800kg |
保証: |
1年 |
荷を下すPCBの/負荷: |
自動 |
機能の切断: |
、線形のUカーブ、アーク、Lカーブ円 |

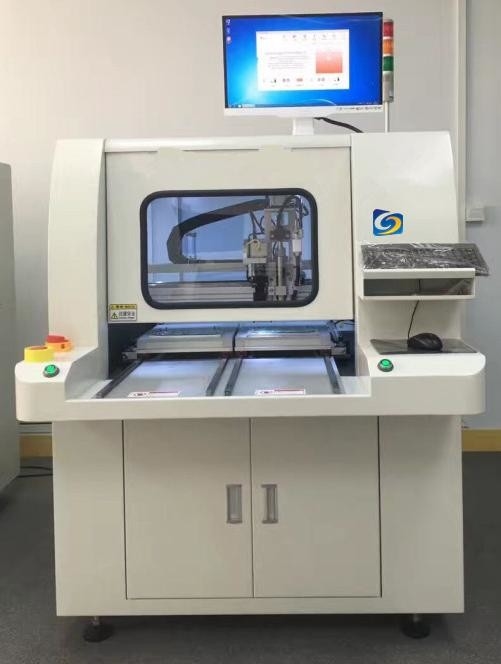

300 x 350のmM 60,000 Rpmのオフ・ラインの二重プラットホームPCBのルーターのDepanleing機械
/YSVC-650BシリーズYSVC-650はCCDのカメラおよび洗練されたimage-processingソフトウェアが付いている速く、正確な独立PCBのルーターである。
:低圧力Depanelizationのための解決
高速ルーターは板に重点を置かないで正確に切る密に住まれたPCBsをかんだ。道を切ることは部品への0.5mm近く置くことができる。
B:高度のImage-Processingソフトウェアはプログラミングのルーター道のためのPoint-and-Click操作を提供する。
CCDのカメラはPCBのイメージを捕獲し、道の切断の容易なプログラミングは簡単によってポイントおよび達成される-コンピュータ画面でWindowsベースの操作をかちりと鳴らしなさい。時間は減らされて、プログラミングはこのソフトウェアによって簡単にされている。
C:CCDのカメラによる自動直線の補償。
CCDのカメラはPCBで基準マークを読み、道の切断の相対的な位置の変動を補う。
D:拡張されたルーターによってかまれる生命。
自動5段階の深さの調節はかまれた生命を拡張し、取り替えの時そしてコストを削減する。
E:高速X-YロボットおよびZ軸のサーボ モーター
気転の時間を減らし、生産性を改善する。
F:Samllの足跡
| YSVC-650 A | YSVC-650 B | YSVC-650C | |
| タイプ | 単独で立場 | ||
| Pogram | 画像処理ソフトウェア | ||
| 区域の誘導 | 300 x 350のmm | 300 x 450のmm | 500 x450mm |
| 最高PCBの厚さ（標準） | 2mm | ||
| 据え付け品の配置 | 2つの場所 | ||
| 人間-機械インタフェース | タッチスクリーンの産業モニター+キーボード+マウス | ||
| 荷を下すPCBの/負荷 | 自動 | ||
| 最高PCBの厚さ（選択） | 6mm | ||
| PCB材料 | ガラス エポキシ、CEM1、CEM3、FR4等。 | ||
| ルーター ビット直径 | 0.8~3.0mm | ||
| 反復性 | ±0.01mm | ||
| 紡錘モーター | 最高の60,000のrpm | ||
| ドア | 自動車 | ||
| 電力 | 3段階AC 380V 50hz | ||
| 空気 | 0.5 MPa | ||
| ルーターのサイズ（mm） | 1300*1100*1500mm | 1300*1350*1500mm | 1500*1350*1500mm |
| 重量 | 800KG | 850KG | 900KG |
| 集じん器モデル | VF-30N | ||
| タイプ | オフラインで | ||
| ソフトウェア・バージョン | カスタマイズされる基本的な/専門家 | ||
| 機能の切断 | 、線形のUカーブ、アーク、Lカーブ円 | ||
| 視覚システム | 視覚自動位置方式 | ||
| 正確さの切断 | ± 0.01mm | ||
| X、YのZ軸ドライブ モード | ACサーボ モーター | ||
| XのＹ軸の切断の速度 | 0-100 mm/s | ||
| 操作およびデータ | PC Systerm | ||
| 操作インターフェイス | Windows 7 |
| 電圧 | 220ボルト50HZ 1ψ |
| 力 | 1500W |
| 集じん器の電圧 | 380V 50HZ 3ψ |
| 集じん器力 | 2200w |
| 吸塵方法 | の下集じん器（標準）または上りの塵コレクター（選択） |
ルーターのプログラミングはハイテクに行く:
◎A.学び、使用すること速く、容易な方法。
◎ミクロンへのB. Accurateののソフト ウエア プログラミング。
◎プログラミング アークおよび円のためのC. Ideal
◎D:保管たくさんのWindowsファイルとしてプログラム。
◎ジャンプ ドライブが付いている他のルーターへのE. Transferプログラム。
◎F.切断パターン、順序およびX/Yの座標の実時間ディスプレイ。
特徴:
YSVC-650シリーズは精密のための高速CCDの視野の訂正装置が、特に装備されている視覚直線自動PCBのルーター機械であり携帯電話のために、GPS、PDAおよびモジュールおよび他の小さい適した操作を導く高容量PCB板は板にPCB分けられる。NAKANISHIの日本の精密紡錘を使用して切口が滑らかだった後（また顧客の要求ドイツKAVO紡錘等に従って選ぶことができる）、切断の圧力のない、高精度の板端。
自動切断を達成するA. Choose順序方法
1. 切断プロセスは生産へのPMCの計画に従って生産のモデルおよび量と、結合される;
2. 高度の生産および生産能力の出現を避けることは明確ではない;
3. 非実稼働プロセスの修正を避けるため;
4. 人々および機械の分離を達成するため。
B. Two-dimensionalコードは自動的にプログラムを取り出す。
1. 二次元コードの規則によって直接簡単なプログラム、便利間違いに移ることができない;
2. 理性的なプロダクト切換え。
C. CCDのスキャン機能。
1. Industry-leading PCBAの理事会全員のスキャン機能;
2. 簡単変更すること容易な実時間ディスプレイの道を切るプログラミングの時間を減らしなさい。
D. Industrial 4.0-MESシステム
1. サーバー データは自動的に取り出される;
2. アップロード機械データおよび生産データ;
3. 装置の状態の実時間検出
