プロダクト細部
起源の場所: 江蘇
ブランド名: GKG
証明: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
モデル番号: G9+
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD10000~68000
パッケージの詳細: WoodenCase
受渡し時間: 3〜5日
支払条件: L/C,D/P,T/T,ウェスタンユニオン,Paypal
供給の能力: 100SET
電力源: |
AC:220±10%,50/60HZ2.5KW |
空気圧: |
4~6kgf/cm2 |
空気消費量: |
約5L/分 |
操作温度: |
-20°~+45° |
動作湿度: |
30%~60% |
機械の寸法 (塔灯なし): |
1530 ((H) mm |
機械の長さ: |
1172 ((l) mm |
機械幅: |
1385 (W) mm |
機械の重量 推定: |
約:1000kg |
電力源: |
AC:220±10%,50/60HZ2.5KW |
空気圧: |
4~6kgf/cm2 |
空気消費量: |
約5L/分 |
操作温度: |
-20°~+45° |
動作湿度: |
30%~60% |
機械の寸法 (塔灯なし): |
1530 ((H) mm |
機械の長さ: |
1172 ((l) mm |
機械幅: |
1385 (W) mm |
機械の重量 推定: |
約:1000kg |

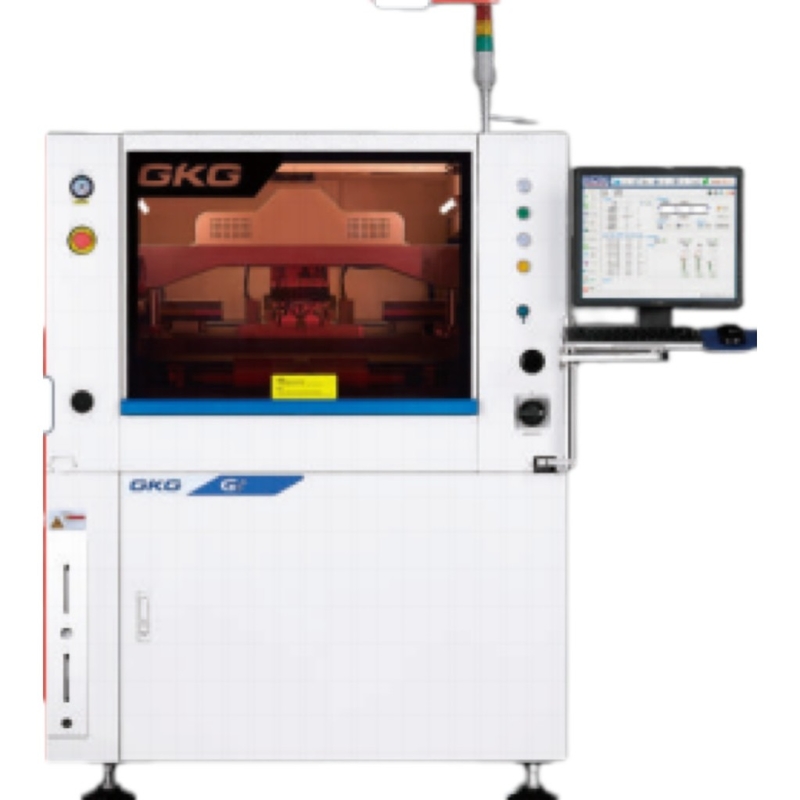

G9+自動チンペスト印刷機はSMTのハイエンドアプリケーションのための高級モデルであり,03015,0.25ピッチ,高精度,高速の印刷プロセス要件を満たすことができます.
特徴:
完全に新しい光路システム,均質な円形光と 高明度の同軸光源.異なるマークポイントを容易に認識できる (不均等なマークポイントを含む) 例えばチンの塗装銅塗装,銀塗装,熱気溶接,FPCおよび様々な種類のPCB
非常に信頼性の高い構造で 安定したXY運動です 手動調整により 異なるPCB厚さの容量が簡単にできます
新しいパターンの特許ガイドレールは,外れる,プログラム可能な柔軟なサイドクランプ,FPC,PCBwarpageに特有の,ユニークなダッピングを行うことができます.
ソフトウェアプログラムによって,自動的に伸び,影響を受けないPCB厚さを引き戻すことができます.
安定性や保存期間を向上させる包括的なスプレージシステムを採用する.
| 材料加工 | G9+ |
| 最大ボードサイズ | 450*340mm |
| 板の最小サイズ | 50*50mm |
| 板の厚さ | 0.4~6mm |
| 板の最大重量 | 3kg |
| 板の縁のクリアランス | 2.5mm |
| 板の高さ | 15mm |
| 輸送高度 | 900±40mm |
| 輸送速度 | 1500mm/s (最大) プログラム制御 |
| 輸送方向 | 一段階 |
| 板のクランプ | オーバー・クランプの特許 |
| 側側を固定する | |
| 吸収機能 | |
| スポーツシステム | 磁気ピン |
| サポートブロック | |
| 手動上下テーブル |
| 印刷パラメータ | G9+ |
| スナップオフ | 0~20mm |
| 印刷モード | 一回/二回 |
| クイージータイプ | ゴム/鋼のスキージ・ブレード (角45/55/60) |
| 印刷速度 | 10~200mm/秒 |
| 印刷圧 | 0.5~20Kg |
| テンプレートフレームサイズ | 470*370mm~737*737mm |
| 清掃システム | 雨型滴の浄化システム |
| 強化された真空吸収 | |
| 乾燥,湿気真空 3つのモード | |
| 前後掃除 |
| 機械の性能 | G9+ |
| 位置の精度を繰り返す | ±10um@6σ,CPK≥2.0 |
| 印刷精度 | ±18um@6σ,CPK≥2.0 |
| サイクルの時間 | <7秒 |
| 第三者テストシステム (CTQ) をベースに,実際の溶接パスタ印刷を確認する | |
| ビジョン | G9+ |
|---|---|
| CCD FOV | 10*8mm |
| 信頼証の種類 | 信頼証の種類 |
| 穴 | |
| パッド | |
| カメラシステム | 上/下の光学構造を見る |
| CCDデジタルカメラ | |
| ジオメトリパターンのマッチ |
