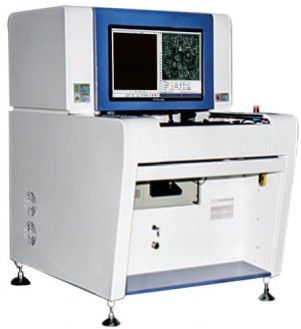

                                                                                                                                                                                                                オフライン自動光学検査装置 高精度自動光学検査装置, High Precision Automatic Optical Inspection Equipment


カメラ:	カラーカメラ:20μm (光学用では15μm)	ランプハウス:	リングRGBLEDフラッシュランプハウス
アンチ静的対策:	静止電源の出口静止電源の花束	PCBのサイズ:	25×25mm - 480×330mm カスタマイズされたサイズ
PCB ワープ容量:	±2mm

カメラ:	カラーカメラ:20μm (光学用では15μm)
ランプハウス:	リングRGBLEDフラッシュランプハウス
アンチ静的対策:	静止電源の出口静止電源の花束
PCBのサイズ:	25×25mm - 480×330mm カスタマイズされたサイズ
PCB ワープ容量:	±2mm

自動光学検査装置高精度オフライン

YSL-A410 自動光学検査装置高精度オンラインAOI

製品特徴

● 経済的で実用的な AOI

● 高精度の検出プラットフォームの設計

● 迅速なプログラミング・デバッグ統合

● 上部と下部を自動的に認識する

● プロフェッショナルの製品リスト

技術パラメータ
カテゴリー	ポイント		仕様
認識システム	検査		WDM,カラー画像コントラスト技術,カラー抽出技術,類似性2値処理技術,OCR/OCVなど
	カメラ		カラーカメラ:20μm (光学用では15μm)
	ランプハウス		リングRGBLEDフラッシュランプハウス
	画像処理スピード	0201 チップ	<10ms
		画像毎の時間	<170ms
	検査項目	パストプリンティグ欠陥	線が合わさず溢れ過ぎ足らない貼り付けが開いて汚れ
		コンポーネントの欠陥	欠落した,誤った,歪んだ,墓石,広告板,逆転した,反極性,誤った,損傷
		溶接器の欠陥	過剰流出,不十分,短溶接,汚れ
	アンチ静的対策		静止電源の出口静止電源の花束
メカニズムシステム	PCB サイズ		25*25mm - 480×330mm,カスタマイズされたサイズ
	pCB 厚さ		0.5mm-5.0mm
	PCB ワープ容量		±2mm
	部品のクリアランス		トップ<28mm,BOT<75mm
	最小スペース部品		0201チップ ((15μm)
	X,YPプラットフォーム	運転手	ACサーボシステム
		正確な位置付け	<10μm
		移動速度	700mm/s
ソフトシステム	操作システム		マイクロソフト Windows 7

	コントロール認識	特徴	WDM,試験OKテンプレート,自動設定テンプレート画像,データ識別とエラー数値
		オペレーション	グラフィック・プログラミングはチップライブラリと一緒でチップの形,位置,マイクロ・アジャスト, 簡単なプログラミングで検査名声を得ます
	マーク	マーク数	0-2マークを選択できます
		速度を認識する	0.5s/PCs
コントローラー	パソコン		CPU:インテルツーコアメモリ:4G ハードディスク:1T
	ディスプレイ		222インチ TFT
ほか	機械の寸法 (L×WxH)		868×1033×1340mm
	体重		~310kg
	電源供給		AC220V±10%,単相 50/60HZ,消費電力 600W
	労働費		温度10-40°C,湿度30~80%RH
