プロダクト細部
起源の場所: 江蘇
ブランド名: YUSH
証明: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
モデル番号: YSL-S910
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 12800~17800
パッケージの詳細: 複合木製のケース
受渡し時間: 7日間
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン
供給の能力: 10セット/月
電源: |
220V±10%,50/60Hz1.6KW |
操作システム: |
プロ窓10 |
ディスプレイ: |
24"LED |
カメラ: |
高速OCD 12MP (オプションは25MP) |
レンズ: |
望遠鏡 |
電源: |
220V±10%,50/60Hz1.6KW |
操作システム: |
プロ窓10 |
ディスプレイ: |
24"LED |
カメラ: |
高速OCD 12MP (オプションは25MP) |
レンズ: |
望遠鏡 |

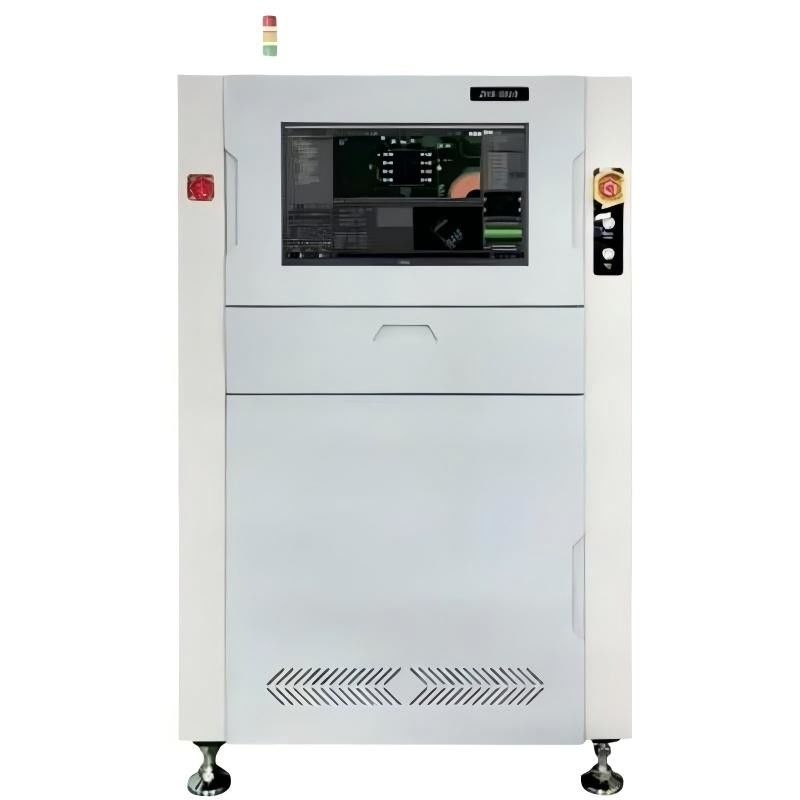

YSL-S910 単車線/二車線 全自動光学検査装置 高精度オンラインAOI
特徴
知的認識と検出アルゴリズムで,迅速な達成
プログラムと正確な検出
高精度制御プラットフォーム
移動プラットフォームは,二重ドライバーシステムを採用,高速,安定
振動も騒音もない
高速産業カメラ
複数の投影構造の格子システム
モア・エ・フレンジをベースにした N 段階相位シフトアルゴリズムは
マイクロメートルレベル 検出精度
反射や影の処理
独特の3D点雲再現技術により 検出精度と検出率が大幅に向上し 2D検出盲点エリアを効果的にカバーできます2Dは,ICの足を見つけるのが困難ですパーツの浮気力は 100%の検出率に達します
12MPの高画質のCOAXPRESS超高速カメラと数組の1080Pデジタルプロジェクションユニットの 深い調整の下で 多段階RGBWの4色LED塔光源を通じて360°非死角デジタル投影と効率的な画像取得と実際の効果を達成できます.
構造格子によるシヌソイド運動投影,離散的相位シフトによる複数の画像,多相性相位分布を計算するための相位測定プロフィロメトリ (PMP)高精度な外形と物体体積を得るために3Dステレオ画像をリアルカラーで表示するために
| テクニカル参数E についてCHN私はCAL パラメーター | ||||
影像システム 視覚系 | S910 | S920 |
D910 D920 | |
| 摄像头 カメラ | 高速CCDカメラ機,1200万ピクセル (選配:2500万ピクセル) 高速OCD12MP (オプション25MP) | |||
| 镜头 レンズ | 工业镜头 望遠鏡 | |||
投影 単元 投影システム | 4向投影光 4方向投射格子 | |||
| 光源 光 | 環形RGBW四色LED光源リング RGBWLEDLight | |||
| 光学解析度 解像度 | 15μm (可選12μm,10μm,8μm) | |||
| FOV | 60×45mm ((15μm) /48×36mm ((12μm) /40×30mm ((10μm) | |||
検査能力 パフォーマンスe | ||||
3D高度測定範囲 3D 高さ測定範囲 | 標準精度下: - 2~20mm,高精度下: - 2~10mm | |||
高度分辨率 高度解像度 | 0.4μm | |||
高度検定精度 認証された標的の高度精度 | ±3μm | |||
| 重複性と再現性 GR&R | ≤10% | |||
XY定位精度 シフト 位置 正確性 | 10μm | 5μm | 10μm 5μm | |
| 検査不良類型 検査タイプ | 缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破損,多锡,少锡,短路,サイズ 誤り 変形 歪み 墓石 広告板 逆方向 誤り 損傷 低すぎ 不足 短さ | |||
板 補償 PCB カーページ | ±5mm ((2%) | |||
機器参数 機械のパラメータ | ||||
| 基板サイズ範囲 板サイズ範囲 | 双轨時:50×50×510×300mm ((最大:510×320mm 工場前説明が必要です) 50×50×510×460mm 単轨時:50×50×510×560mm | |||
零件上下限高 上側/ボット側からのクリアランス | 40/40 mm | |||
PCB 厚さ PCB 厚さ | 0.5-5.0mm | |||
轨道高度 輸送機の高さ | 900±20mm | |||
尺寸 ((宽×深×高,高度不含三色報警灯) 寸法 (W×D*H,タワーライトを含まない) | 1200×1280×1656mm | 1382×1389×1600mm | 1200×1520×1656mm | 1300×1632×1600mm |
| ドライブシステム ドライバー | 伺服電機 サーボモーター | 直線電機 線形モーター | 伺服電機 サーボモーター | 直線電機 線形モーター |
重量 体重 | ~700kg | ~900kg | ~950kg | ~1150kg |
電気源 電源 | 220V±10%,50/60Hz1.6KW | 220V±10%,50/60Hz2.5KW | ||
氣源 空気供給 | 0.5mpa,40cm3/min | |||
操作システム 操作システム | Windows 10 プロ | |||
主機参数 PC パラメータ | CPU:Intel I9,RAM:128G,HDD:1TB S SD+4TB企业级HDD,GPU:RTX3060(12G显存) インテル 9 CPU,メモリ:128G,ハードディスク 1TB SSD+4TB エンタープライズダース HDD,GPU:RTX3060(12GMemory | |||
| 显示器 ディスプレイ | 24"LED | |||
| 界面表示 結果 | 2D/3D真彩图 2D/3D 真の色 | |||
