プロダクト細部
起源の場所: 江蘇
ブランド名: YUSH
証明: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
モデル番号: YSVC-600
支払及び船積みの言葉
最小注文数量: 1セット
価格: 38000 USD
パッケージの詳細: 木製のパッケージ
受渡し時間: 3日から7日
支払条件: D/P、L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 100
作業領域: |
350 x 350 mm (大きなサイズをカスタマイズできる) |
PCBの厚さ: |
0.3~3.5mm |
ボックスパラメータ: |
3HPから5HP |
センサー スイッチ ブランド: |
パナソニック 日本 |
サーボモーターのブランド: |
パナソニック 日本 |
スクロールブランド: |
台湾 TBI 研磨品種 |
機械の重量: |
840kg |
保証格子: |
台湾 |
圧縮空気: |
0.4-0.6 MPA (フィルター付き) |
作業領域: |
350 x 350 mm (大きなサイズをカスタマイズできる) |
PCBの厚さ: |
0.3~3.5mm |
ボックスパラメータ: |
3HPから5HP |
センサー スイッチ ブランド: |
パナソニック 日本 |
サーボモーターのブランド: |
パナソニック 日本 |
スクロールブランド: |
台湾 TBI 研磨品種 |
機械の重量: |
840kg |
保証格子: |
台湾 |
圧縮空気: |
0.4-0.6 MPA (フィルター付き) |

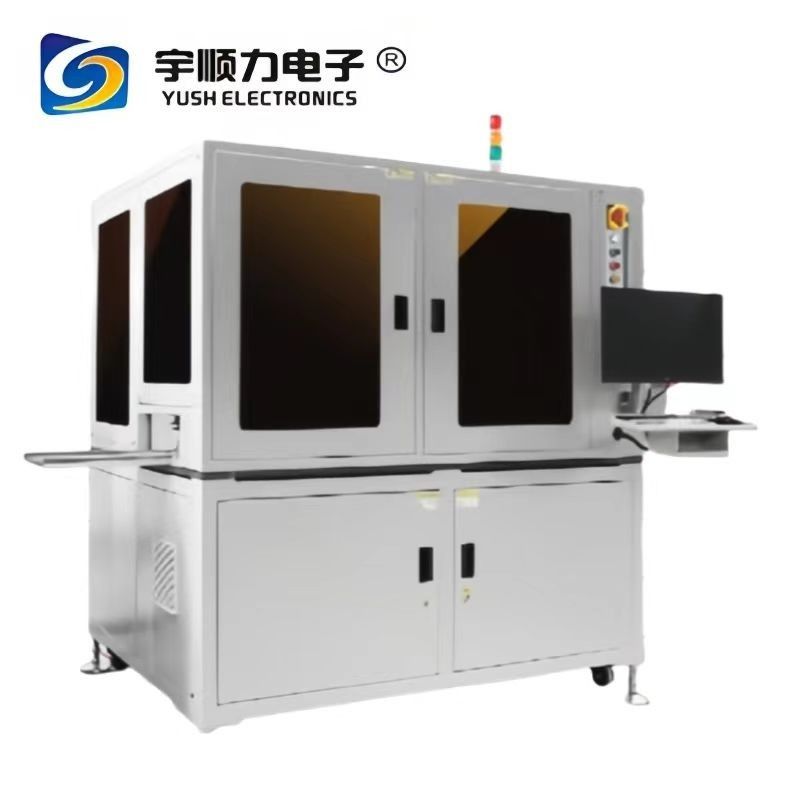

YSVC-600 (四軸精密PCBルーターデパネルリングマシン)
記述:
|
作業サイズ |
作業領域 |
350 x 350 mm (大きなサイズをカスタマイズできる) |
|
PCB 厚さ |
0.3~3.5mm |
|
|
ハードウェアブランド |
廃棄物収集方法 |
塵収集箱 |
|
塵収集方法 |
上部または下部真空 |
|
|
塵の収集 |
上部真空 2HP-3HP/下部真空 |
|
|
箱のパラメータ |
3HPから5HP |
|
|
センサー スイッチ ブランド |
パナソニック 日本 |
|
|
サーボモーターのブランド |
パナソニック 日本 |
|
|
静電イオン風砲のブランド |
台湾 |
|
|
ガイドウェイ ブランド |
台湾 PMI |
|
|
スクロールブランド |
台湾 TBI 研磨品種 |
|
|
CCDカメラのブランド |
ドイツ BASLER |
|
|
スピンドルブランド |
日本NAKANISHI |
|
|
パソコンホストブランド |
ASUSブランドホスト |
|
|
機械の重量 |
840KG |
|
|
安全格子 |
台湾 |
|
|
電気 |
電源 |
AC220/380V50/60HZ 3相 |
|
圧縮空気 |
0.4-0.6 MPA (フィルター付き) |
|
|
運用 |
中国語/英語 オプション |
|
|
システム |
||
|
ソフトウェア制御方法 |
PC+ 産業制御システム制御 |
|
|
プログラミング方法 |
コンピューター プログラミング,AOI スキャン,編集 プログラム より速く,より正確に |
|
|
警告灯 |
3色音灯アラーム (正常作業,試験待ち,故障アラーム) |
|
|
障害警報:気圧不安定,ブロック,衝突 |
||
|
安全な生産 |
注文モードの生産,四階層のパスワード保護 (自動,手動,センサー保護など) |
|
|
テクニカルパラメータ |
統計機能 |
統計機能を持つ左側と右側のボードの両方 |
|
情報管理機能 |
MES情報システムをサポートし,機器と情報管理をシームレスに接続し,オープンイーサネットインターフェイス,TCP/IPネットワーク通信プロトコルをサポートします.必要な関連ソフトウェアやプログラム; BAR CODE 関数ポートを開きます. |
|
|
X.Y,Z,軸駆動 |
サーボモーター + スクロール,ガイドレール |
|
|
作業テーブル入力と出力方法 |
サーボモーター + スクロール,ガイドレール |
|
|
切断製品要件 |
左と右の作業台は,同時に異なる製品を分離することができます |
|
|
切断高度の要件 |
左と右の作業台は,異なる高さと製品を同時に分離することができます |
|
|
マークポイントの識別要件 |
異なる形状のマークポイントが識別され,各区画の前に自由にマークポイントを設定できます. |
|
|
LEDアパルチャー要件 |
LEDアパレチャの明るさはソフトウェアで調整できます |
|
|
カメラ |
ソフトウェア制御カメラは上下を移動します |
|
|
PCBの位置付けと調整方法 |
ユニバーサル・フィクチャー,位置設定PIN,ツール・フィクチャー |
|
|
フリースカット器の直径が鳴った |
0.8-3.0mm |
|
|
フリーシング・カッターの管理 |
ソフトウェアは,自動的にPCBボードの厚さと切断器の強度長さに合わせて高さを調整し,切断器の使用寿命と標準ツール検出を延長することができます. |
|
|
MESドッキング |
MES ドッキングポートをオープンする機能 |
|
|
BARCODE スキャン |
オープン BAR CODE スキャン ポート 機能 |
|
|
切断速度 |
0-100mm/S 調整可能/秒 |
|
|
作業台 |
2つの作業台 |
|
|
切断機能 |
直線,曲線,L型,U型を切れる |
|
|
トラブル・シューティング |
ソフトウェアは故障点を検知し,I/Oポート検知機能を持ち,詳細なアラートも備えています |
|
|
サービス |
機械保証 15ヶ月. 私たちの販売後のポイントは,鈴州,ドングアン,米国,ブラジル,イギリス,フランス,トルコです. 私たちの外国代理人になるよう歓迎します. |
|
基本仕様:
01X,Y切断速度: 0~100mm/s
02機械の重複精度: ± 0.01mm
03X,Y1,Y2,Z 制御方法:産業用IPCとPC
04X,Y1,Y2,Z 駆動モード:AC光ファイバーサーボモーター
05機械操作とデータ保存: PCシステム
06切断精度: ± 0.05mm
07スピンドル速さ:最大60000rpm
08ホスト電圧: 220V 1ψ 50 / 60HZ
09空気圧供給: 4.5kg/cm2以上
10電力消費量: 1.8KVA
11塵収集: 下の塵収集 (標準) または上の塵収集
12塵収集器の電圧: 220V (380V) 3ψ
13上部粉塵収集器のサイズ: L650*W400*H1350mm
14塵収集器のサイズ: L665*W635*H1650mm
モデルの違い:
|
作業台 |
モデル |
仕様 |
作業の大きさ |
機械の寸法 W.D.H |
純重量 |
|
ダブルテーブル |
YSVC-600-AS |
標準型 |
350*350mm |
1382*1056*1500mm |
840KG |
|
ダブルテーブル |
YSVC-600AW |
拡大 |
500*500mm |
1682*1356*1500mm |
940KG |
