ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                波溶接機, SMTプロダクションウェーブはんだ付け機


寸法:	360014001750mm	体重:	約:1100kg
制御システム:	Windows 7+PLC を搭載したPC	パワーを起動:	6〜8 KW
方向性:	左から右,前側からLへ	輸送機の速度:	300-2000mm
輸送機の速度制御方法:	モーター ((パナソニック)	輸送機の角度:	4~7°
PCB コンポーネント高さ%22 上部 120mm 下部:	15mm	電源:	3ph,AC380V/220V 50HZ
溶接器の容量:	体重は280kg

寸法:	360014001750mm
体重:	約:1100kg
制御システム:	Windows 7+PLC を搭載したPC
パワーを起動:	6〜8 KW
方向性:	左から右,前側からLへ
輸送機の速度:	300-2000mm
輸送機の速度制御方法:	モーター ((パナソニック)
輸送機の角度:	4~7°
PCB コンポーネント高さ%22 上部 120mm 下部:	15mm
電源:	3ph,AC380V/220V 50HZ
溶接器の容量:	体重は280kg

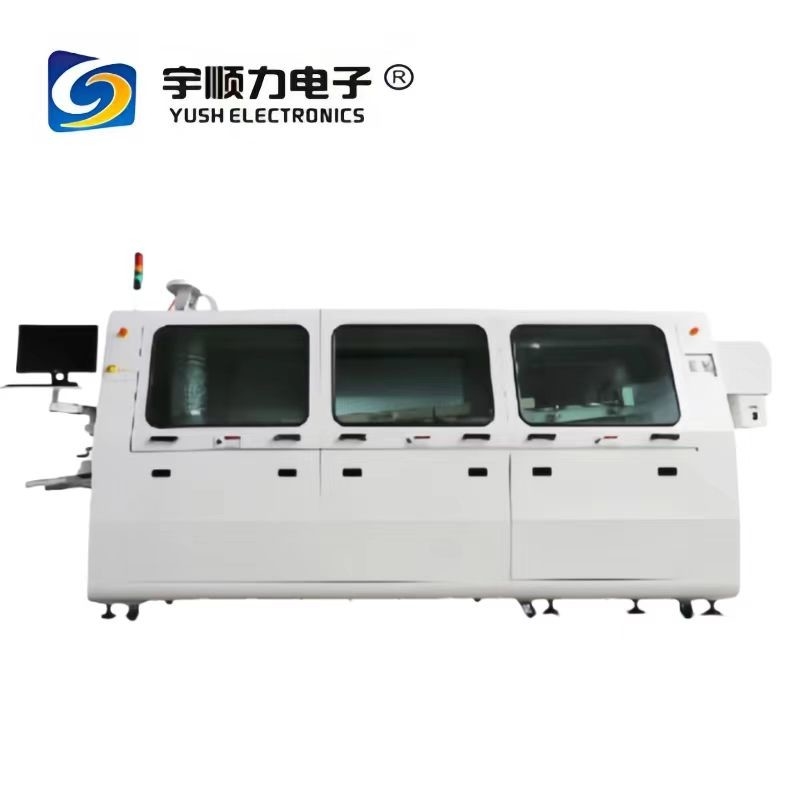

SMT生産ラインのための波溶接機T300

紹介:

1エネルギー節約,鉛のないアプリケーション,環境保護の要件を満たし,ユーザーフレンドリーに設計

2自動電源システム,インバーター制御,自動ボードインロード機能.

3流体噴霧機は横横の日本式噴霧ノズルを用いて,ステップモーターで駆動され,噴霧範囲は選択的で,PLC制御されています.

正確で信頼できます

4流体回収容器の引き出し設計,清掃が簡単.

53幅調整可能なスクリューを装備したコンベヤー,コンベヤー伝送はより安定し,PCBの落ち込みリスクはありません.

6. チタンの溶接指,高強化ダブルV溝,チーン耐性

7熱気予熱器,予熱システムは3つの独立した温度制御を使用し,

優れた熱保全,温度均一性,温度精度 ±2°C

8. 予熱通路のモジュール設計,環境保護と安全性,清掃に便利.

9. 溶接モーターは,独立した制御,安定したパフォーマンスで輸入された高周波変換モーターを採用します.

8溶接器のインペラー材料は鋳鉄で,腐食しない. 溶接器には酸化ジャケットがあり,溶接器の残留は少ない.

11溶接器のタイマー起動機能で溶接器は90分以内に溶け込みます

12. 自動指クリーナーを装備.

13ブラックボックスメモリ機能により,機械は常にSPCデータを保存し,作業効率を向上させることができます.

14知的監視とアラームシステムは,安定したパフォーマンスと操作者の安全性を保証します.

SMT生産ラインのための波溶接機T300 1

一般仕様	*サイズ:360014001750mm*
	体重:約:1100kg
	スタートパワー:約 19KW
	正常走行力 6〜8 KW
	電源 3ph,AC380V/220V 50HZ
	コントロールシステム:PC With Window 7+PLC
	PCBカウンター
コンベアシステム	方向: 左から右フロント・フィックスに L)
	チタン合金 V 形指
	300mm PCB 積載バッファ入り口で
	輸送機の速度制御方法:モーター (パナソニック)
	輸送機の速度:300~2000mm
	コンベアリング角度:4-7°
	PCB 部品の高さ T120mm 底部:15mm
	ステップモータースプレー
	7-UP ST-8 ノズル
	容量流量は 6.5/リットル
	流量自動給餌 (オプション)

発疹流システム	空気圧:3-5bar
発疹流システム	モデルの構造容易なメンテナンス
暖房システム	熱帯下の3つのゾーン
	熱帯の長さ:1450mm
	加熱方法:熱力空気
	熱帯のモジュール化が簡単ですにメンテナンス
溶接器	溶接器の容量体重は280kg
	2 波タービュランス・ウェーブとラムダ2ほら波
	材料 :チタンの合金 (Op:鋳鉄) エナミール)
	フィンガーシステムを掃除する

パーツ :

違う	パーツ名	ブランド	原産地
1	ディスプレイ	エイサー	中国
2	パソコン	産業用コンピュータ	中国
3	PLC	シメンス	ドイツ
4	温度制御モジュール	シメンス	ドイツ
5	90Wの輸送モーター	パナソニック	日本
6	溶接器の波モーター	ZIK	中国
7	前熱コイル	台山	中国
8	溶接鍋の加熱トゥーブ	台山	中国
9	メインスイッチ	三?? 市	日本
10	コンタクターと通貨制限器	オムロン	日本
11	中間リレー	オムロン	日本
12	シューズホルダーファイューズトゥーブ	オムロン	日本
13	プログラミングコントローラ	カーロ・ガバツィ	スイス
14	周波数変換器	デルタ	台湾
15	パワーボタンとインディカトール光	イズミ	日本
16	温度検出器	ニホン・デネトゥ	日本
17	SSR	カルロガバジ	スイス
18	光電センサー	病気	日本
19	シリンダー	SMC	日本
20	流量スプレーヤー	7-UP	台湾
21	特許付きチタン合金爪	JAGUAR	中国
22	エア/メインスイッチ	CHNT	中国
23	ACコンタクター	CHNT	中国
24	ボタンスイッチ	シュナイダー	フランス
