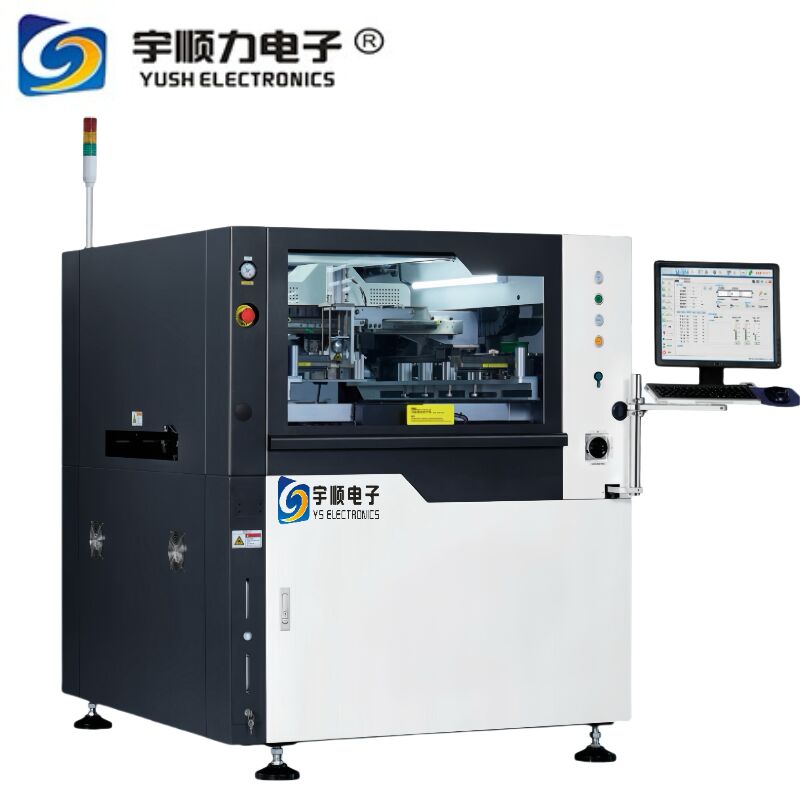

高精度完全自動溶接パスタプリンター
高精度完全自動溶接パスタプリンター
機械の性能仕様
| 位置の精度を繰り返す | ±10μm@6σ,CPK≥2.0 |
|---|
| 印刷精度 | ±18μm@6σ,CPK≥2.0 |
|---|
| NCP-CT (清掃と印刷を除く) | <7.5秒 |
|---|
| HCP-CT (清掃と印刷を含む) | 18本/pcs |
|---|
| プロセスCT | 4分 |
|---|
| トランスファーライン CT | 2分 |
|---|
基板処理パラメータ
| 最大ボードサイズ | 510*510mm (オプションアップグレード: 610*510mm) |
|---|
| 板の最小サイズ | 50*50mm |
|---|
| 板の厚さ | 0.4~6mm |
|---|
| カメラ メカニカルレンジ | 528*510mm |
|---|
| 板の最大重量 | 5kg |
|---|
| 板の縁のクリアランス | 2.5mm |
|---|
| 板の高さ | 23mm トレートアイテムのピンを超えて |
|---|
| 輸送速度 | 900±40mm |
|---|
| 最大輸送速度 | 断片制御 1500mm/s (最大) |
|---|
| 輸送方向 | 一段階 |
|---|
印刷パラメータ
| 印刷速度 | 10~200mm/秒 |
|---|
| 印刷圧 | 0.5~20Kg |
|---|
| 印刷モード | 一回/二回 |
|---|
| スキージータイプ | ゴム/スキージ・ブレード (角45/55/60) |
|---|
| スナップオフ | 0~20mm |
|---|
| スナップスピード | 0~20mm/秒 |
|---|
| テンプレートのフレームサイズ | 470*370mm~737*737mm |
|---|
| 鉄網の位置付け方法 | 自動Y方向定位 |
|---|
清掃パラメータ
| 清掃システム | 乾燥,湿気,真空 3つのモード |
|---|
| 高速清掃 | インテグレート&織物清掃 |
|---|
| 清掃システム | サイドスプレータイプ |
|---|
| 清掃ストローク | 自動発電 |
|---|
| 清掃位置 | ポスト清掃 |
|---|
| 清掃速度 | 10~200mm/秒 |
|---|
| 清掃液の消費量 | 自動・手動調節可能 |
|---|
| 掃除用紙の消費量 | 自動・手動調節可能 |
|---|
視界パラメータ
| CCD FOV | 10*8mm |
|---|
| カメラタイプ | 130万 CCDデジタルカメラ |
|---|
| カメラシステム | ロックアップ/ダウン光学構造 |
|---|
| カメラ サイクルの時間 | 100ms |
|---|
| 信頼証の種類 | 標準信託マーク 形状:丸,四角,ダイヤモンド,クロス,パッド,プロファイル |
|---|
| マークサイズ | 0.1~6mm |
|---|
| マーク番号 | 最大4個 |
|---|
| 離れろ 番号 | 最大: 1個 |
|---|
機械のパラメータ
| 電力源 | AC: 220±10%, 50/60Hz 2.2KW |
|---|
| 空気圧 | 4~6kgf/cm2 |
|---|
| 空気消費量 | 約5L/分 |
|---|
| 動作温度 | -20°C~+45°C |
|---|
| 労働環境の湿度 | 30%~60% |
|---|
| 機械の寸法 (タワーライトなし) | 1500 ((H) mm |
|---|
| 機械の長さ | 1240 ((l) mm |
|---|
| 機械の幅 | 1410 (W) mm |
|---|
| 機械の重量 推定 | 約1100kg |
|---|
| 設備の負荷負荷要求事項 | 650kg/m2 |
|---|
設備の仕様
装備モデル:YS-GT
サイズ: 1240 (L) * 1410 (W) * 1500 (H) mm
電力 需要
メイン電源:AC: 220 ± 10%,50/60HZ 3KWの安定電源,電流量,プラグタイプ:イギリス系.
ガス供給要件
主なガス供給:4.0〜6kgf/cm2の圧力を持つ安定した工業用ガス源.ガスパイプの直径は6mm/8mm/10mm/12mmであり,ガスパイプの前関節は汎用である.
機械の重量
約1100kg
設備の使用環境
- ワークショップ温度: -20°C~+45°C
- ワークショップの湿度: 30-60%
- 静電保護:ESD接地と静電保護が必要です.
- 床の負荷容量: ≥650kg/m2
