ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                SMT 製造 溶接 ペスト ステンシル 機械, 全自動PCB溶接ペストプリンター, 電動PCB溶接ペーストプリンター


電力源:	AC:220 ±10%,50/60Hz 2.2KW	空気圧:	4~6kgf/cm2
空気消費量:	5L/分	動作温度:	-20℃~+45℃
労働環境の湿気:	30%~60%	機械の寸法 (塔灯なし):	1460のmm
マシンLength:	1150のmm	機械幅:	1380のmm
機械の重量:	約900kg	設備の負荷負荷要求事項:	650Kg/m

電力源:	AC:220 ±10%,50/60Hz 2.2KW
空気圧:	4~6kgf/cm2
空気消費量:	5L/分
動作温度:	-20℃~+45℃
労働環境の湿気:	30%~60%
機械の寸法 (塔灯なし):	1460のmm
マシンLength:	1150のmm
機械幅:	1380のmm
機械の重量:	約900kg
設備の負荷負荷要求事項:	650Kg/m

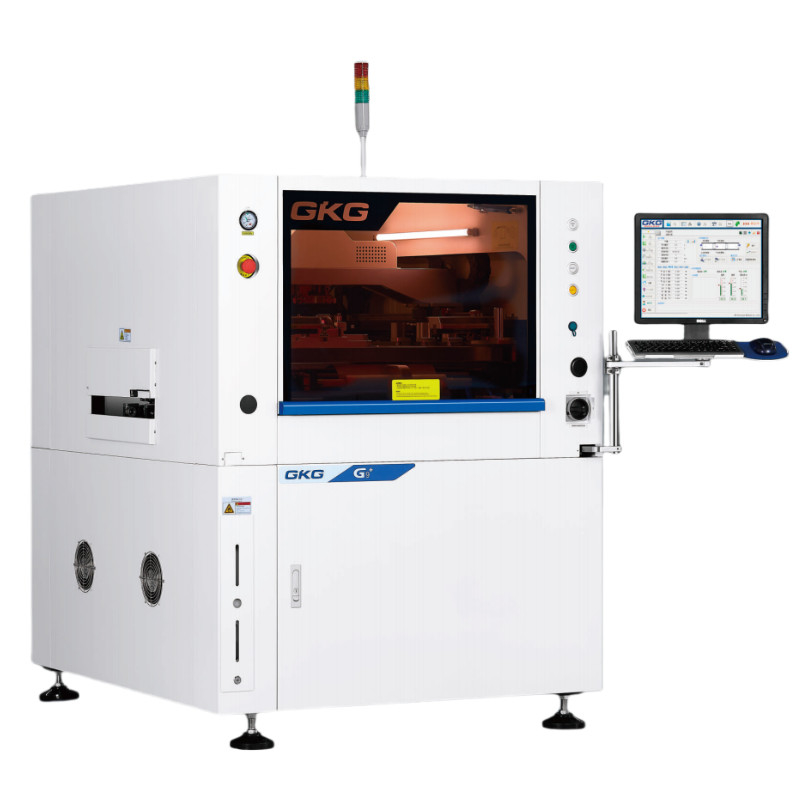

完全に自動 SMT 生産溶接ペストステンシル機械電動

マシンパフォーマンス
位置の精度を繰り返す	±12.5um@6o CPK≥2.0
印刷精度	±22um@6o CPK≥2.0
NCP-CT ((清掃と印刷を除く)	7s
HCP-CT ((清掃と印刷を除く)	18本/pcs
プロセスCT	4分
移転CT	2分
基板処理 pアラメーター
最大ボードサイズ	400340mm スケーラブル:530340mm (オプション)
板の最小サイズ	50*50mm
板の厚さ	0.4~6mm
カメラメカニカルレンジ	528*340mm
板の最大重量	4kg
板の縁のクリアランス	2.5mm
板の高さ	15mm
輸送速度	900±40mm
(最大) 輸送速度	断片制御,1500mm/s (最大)
輸送方向	一段階
トランスミッション方向	左から右へ
	右から左へ
	入って出ると同じ
サポートシステム	磁気ピン
	サポートブロック
	手動上下表
宿営地	手動で上部を固定する
宿営地	側側を固定する

印刷パラメータ
印刷速度	10~200mm/秒
印刷圧	0.5~10Kg
印刷モード	一回/二回
クイージー型	ゴム/スキージ・ブレード (角45/55/60)
スナップオフ	0~20mm
スナップ速度	0~20mm/秒
テンプレートのフレームサイズ	470370mm~737737mm (厚さ:20-40mm)
鋼網の位置設定モード	自動Y方向定位
清掃パラメータ
清掃システム	乾燥,湿気,真空 3つのモード
高速清掃	インテグレイテッド&織物清掃
清掃システム	サイドスプレータイプ
清掃ストローク	自動発電
清掃位置	ポスト清掃
清掃速度	10~200mm/秒
清掃液の消費量	オート&マニュアル調節可能
清掃消費量	オート&マニュアル調節可能
ビジョンパラメータ
CCD FOV	10*8mm
カメラタイプ	130万 CCDデジタルカメラ
カメラシステム	ロックアップ/ダウン光学構造
カメラのサイド時間	150ms
信頼証の種類	標準信託マークの形
	丸い,四角い,ダイヤモンド,十字架
	パッドとプロファイル
マークサイズ	0.3~6mm
マーク番号	最大4個
離れろ番号	最大:1個
