ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                2.2kwPCB溶接ペストプリンター, 高精度PCB溶接ペストプリンター, 全自動PCB溶接ペストプリンター


電力源:	AC:220±10%,50/60Hz 2.2KW	空気圧:	4~6kgf/cm2
空気消費量:	5L/分	動作温度:	-20℃~+45℃
労働環境の湿気:	30%~60%	機械の寸法 (塔灯なし):	1500 ((H) mm
機械の長さ:	1258 ((l) mm	機械幅:	1425 (W) mm
機械の重量:	約:1100Kg	設備の負荷負荷要求事項:	650Kg/m

電力源:	AC:220±10%,50/60Hz 2.2KW
空気圧:	4~6kgf/cm2
空気消費量:	5L/分
動作温度:	-20℃~+45℃
労働環境の湿気:	30%~60%
機械の寸法 (塔灯なし):	1500 ((H) mm
機械の長さ:	1258 ((l) mm
機械幅:	1425 (W) mm
機械の重量:	約:1100Kg
設備の負荷負荷要求事項:	650Kg/m

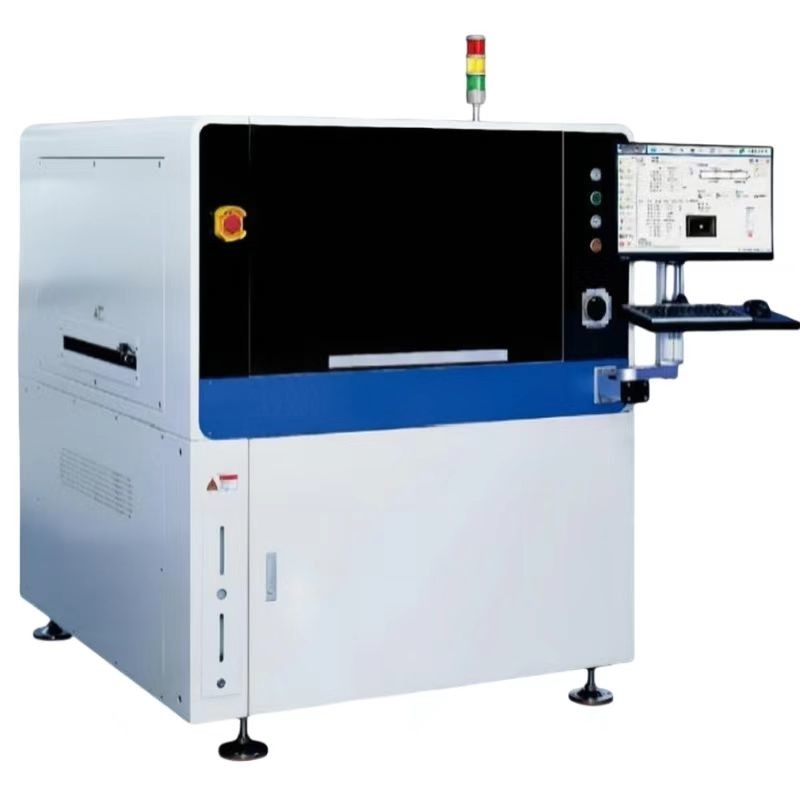

2.2kw 完全自動PCB溶接パスタプリンター高精度

全自動PCB溶接ペーストプリンター

機械パフォーマンス
位置の精度を繰り返す	±12.5um@6o CPK≥2.0
プリント精度	±22um@6o CPK≥2.0
NCP-CT ((清掃と印刷を除く)	<7.5秒
HCP-CT (清掃と印刷を含む)	19s/pCs
プロセスCT	5分
移転CT	3分
基板処理パパラメーター
最大ボードサイズ	510*510mm
板の最小サイズ	50*50mm
板の厚さ	0.4~6mm
カメラメカニカルレンジ	510*510mm
板の最大重量	5kg
板の縁のクリアランス	2.5mm
板の高さ	23mm
輸送速度	900±40mm
(最大) 輸送速度	断片制御,1500mm/s (最大)
輸送方向	一段階
トランスミッション方向	左から右へ
	右から左へ
	入って出ると同じ
サポートシステム	65mm) マグネットピン
	(65mm) サポートブロック
	手動上下表
板のクランプ	手動式に引っ張れる上部タブレット
	横ダムリング
	吸収機能

印刷パラメータ
印刷速度	10~200mm/秒
印刷圧	0.5~20Kg
印刷モード	一回/二回
クイージー型	ゴム/スキージーブレード (角45/55/60)
スナップオフ	0~20mm
スナップ速度	0~20mm/秒
テンプレートフレームサイズ	470370mm~737737mm
鉄網の位置付け方法	自動Y方向定位 (手動補償調整と互換性)
清掃パラメータ
清掃システム	乾燥,湿気,真空 3つのモード
高速清掃	織物清掃
清掃システム	サイドスプレータイプ
清掃ストローク	自動発電
清掃位置	洗浄後
清掃速度	10~200mm/秒
洗浄液の消費量	オート&マニュアル調節可能
クリーニング紙の消費	オート&マニュアル調節可能
ビジョンパラメータ
CCD FOV	10*8mm
カメラタイプ	130万 CCDデジタルカメラ
カメラシステム	ロックアップ/ダウン光学構造
カメラサイクルの時間	300ms
信頼証の種類	標準信託マークの形
	丸い,四角い,ダイヤモンド,十字架
	パッドとプロファイル
マークサイズ	0.3~6mm
マーク番号	最大4個
離れろ番号	最大:1個
