プロダクト細部
起源の場所: jiangshu
ブランド名: YUSH
証明: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
モデル番号: F450 について
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 20000
パッケージの詳細: 木製のパッケージ
受渡し時間: 30日
支払条件: T/T
供給の能力: 100SET/月
最大ボードサイズ: |
450mm × 350mm |
MINBOARD サイズ: |
50mm x 50mm |
PCBの厚さ: |
0.4mm~6mm |
ウォーページュ: |
最大PCB斜面 1% |
最高板重量: |
6kg |
板の縁間隔: |
3mm に設定 |
最低底間隔: |
20mm |
伝達速度: |
1500mm/s (最大) |
最大ボードサイズ: |
450mm × 350mm |
MINBOARD サイズ: |
50mm x 50mm |
PCBの厚さ: |
0.4mm~6mm |
ウォーページュ: |
最大PCB斜面 1% |
最高板重量: |
6kg |
板の縁間隔: |
3mm に設定 |
最低底間隔: |
20mm |
伝達速度: |
1500mm/s (最大) |

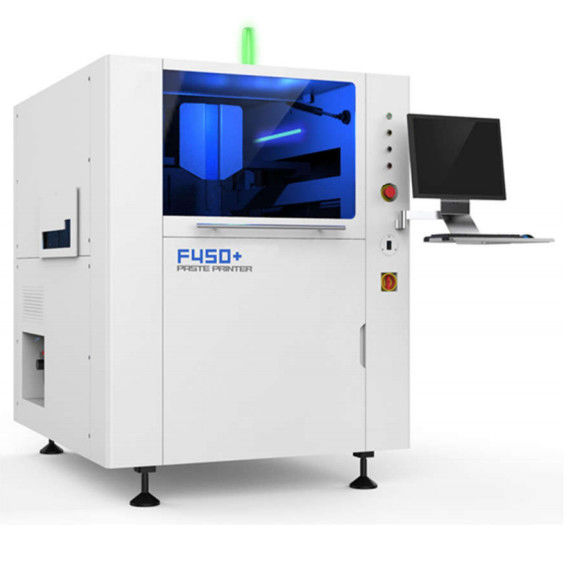

フルオート高精度スタンシルプリンターF450
記述:
|
F450+TM パラメータ
|
|
|
PCB パラメータ
|
|
|
最大ボードサイズ
|
450mm × 350mm
|
|
板の最小サイズ
|
50mm × 50mm
|
|
PCBの厚さ
|
0.4mm~6mm
|
|
ウォーページュ
|
最大PCB斜面 1%
|
|
最大ボード重量
|
6kg
|
|
板の縁間隔
|
3mm に設定
|
|
最低底間隔
|
20mm
|
|
トランスミッション速度
|
1500mm/s (最大)
|
|
トランスミッションの高さ
土地
|
900±40mm
|
|
トランスミッション方向
|
左 右 左 右 左 左 右 右
|
|
送信方法
|
一段式送電レール
|
|
PCBの採取方法
|
ソフトウェアは弾性側圧を変更することができます ((オプション:
底部または部分真空または完全真空の多点)
|
|
役員支援
方法
|
磁気指指,輪郭ブロック,特殊な作業部品の固定装置
|
|
印刷パラメータ
|
|
|
印刷頭
|
2つの独立した直列モータードライブ
|
|
テンプレートのフレームサイズ
|
370mm x 470mm ((左/右に470を配置) ~737mm x 737mm
|
|
最大印刷面積
|
450mm × 350mm
|
|
スクラパータイプ
|
ステンシル・スクレイパー/ゴム・スクレイパー (角45°/55°/60°選択)
印刷技術によって)
|
|
印刷モード
|
単体または二重スクレイパー印刷
|
|
脱模の長さ
|
0.02mmから12mm
|
|
印刷速度
|
6mm/sから200mm/s
|
|
印刷圧
|
0.5kgから10Kg
|
|
印刷の動き
|
±250 mm (中心から)
|
|
画像パラメータ
|
|
|
視野 (FOV)
|
6.4mm×4.8mm
|
|
テーブル調節可能
面積
|
X,Y:±7.0mm θ:±2.0°
|
|
基準点タイプ
|
標準基準点 (SMEMA標準参照)
パッド/穴
|
|
カメラシステム
|
個別カメラ,上下 個別イメージング
システム,幾何学的マッチング位置付け
|
|
性能パラメータ
|
|
|
画像の調整
繰り返された正確性
|
±12.5μ(±0.0005") @6 σ,Cpk≥2.0
|
|
繰り返し印刷
精度
|
±25μ(±0.001") @6 σ,Cpk ≥ 20
|
|
サイクルの時間
|
7.5秒未満
|
|
ラインタイムを入れ替える
|
5分未満
|
|
設備
|
|
|
パワー
|
AC220V±10%,50/60HZ,15A
|
|
圧縮空気
|
4~6kg/cm2, 10.0チューブ
|
|
操作システム
|
Windows XP
|
|
設備の大きさ
|
1140mm (L) x 1400mm (W) x 1480mm (H) は含まれていません
スクリーンと三色光の高さ)
|
|
機器の重量
|
約1000kg
|
特徴:
1高安定性CCDカメラシステム
4方向の光源を調節可能で,均質な照明と完璧な画像収集により,様々な種類のマークポイントは非常に良い識別になります (荒いマークポイントを含む),金塗りスプレースプレースプレー,FPC,および他の種類のPCBの異なる色に対応します.
2. 高効率のステンシルクリーニングシステム
新しい拭き取りシステムはステンシルと完全な接触を保証し,真空吸着の増加は,網状に残った溶接パスタが効果的に除去されることを保証します.効率的な自動清掃機能が達成されます.
3シンプルで信頼性の高いPCB位置付けシステム
柔軟な横圧と磁気サポート装置
4. インテリジェント スクラパー システム
プログラム可能で独立した 直接結合のステップモーター制御 精密な圧力制御システム
