プロダクト細部
起源の場所: 江蘇
ブランド名: YUSH
証明: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
モデル番号: YS-320Y/YS-320YT
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD18000
パッケージの詳細: 木製ケース
受渡し時間: 3〜5日
支払条件: L/C,D/P,T/T,ウェスタンユニオン,Paypal
供給の能力: 100セット
適用されるPCBボードサイズ: |
L*W: 50×50×320×250 mm |
適用されるPCBボードサイズ 適用されるPCBボード厚さ: |
基板の厚さ:0.8~3mm / ピンの長さ:3mm |
部品の高さ: |
基板の上 100mm未満 / 基板下 50mm未満 |
基板の形状と条件: |
1. 基板の配置縁:基板のプロセス縁から3mm以上. \ n2.部品を含む重量は5KGです. 次の3.基板の曲がり:0.5mm未満 |
亜鉛炉: |
鉛炉材料/容量: 完全チタン合金材料 / 12KG 鉛浴容量: 電力:4*500W,2KW |
予熱力: |
紅外線前熱 1KW |
総電源: |
AC 220V 3.5KW |
N2 要件: |
窒素純度:99.999% 圧力/消費:0.5MPa / 20l/min 30l/min / 1.2立方メートル |
流体ノズル: |
0.5mm精密流体ノズル 日本から輸入 |
流量容量: |
2つのL |
ガス源: |
0.5-0.7MPa |
適用されるPCBボードサイズ: |
L*W: 50×50×320×250 mm |
適用されるPCBボードサイズ 適用されるPCBボード厚さ: |
基板の厚さ:0.8~3mm / ピンの長さ:3mm |
部品の高さ: |
基板の上 100mm未満 / 基板下 50mm未満 |
基板の形状と条件: |
1. 基板の配置縁:基板のプロセス縁から3mm以上. \ n2.部品を含む重量は5KGです. 次の3.基板の曲がり:0.5mm未満 |
亜鉛炉: |
鉛炉材料/容量: 完全チタン合金材料 / 12KG 鉛浴容量: 電力:4*500W,2KW |
予熱力: |
紅外線前熱 1KW |
総電源: |
AC 220V 3.5KW |
N2 要件: |
窒素純度:99.999% 圧力/消費:0.5MPa / 20l/min 30l/min / 1.2立方メートル |
流体ノズル: |
0.5mm精密流体ノズル 日本から輸入 |
流量容量: |
2つのL |
ガス源: |
0.5-0.7MPa |
選択波溶接作業モード
オフライン選択溶接中に,溶接ノズルは固定されます.PCBボードは設定されます.
X,Y,Z軸を移動してPCB溶接接の溶接を達成する.

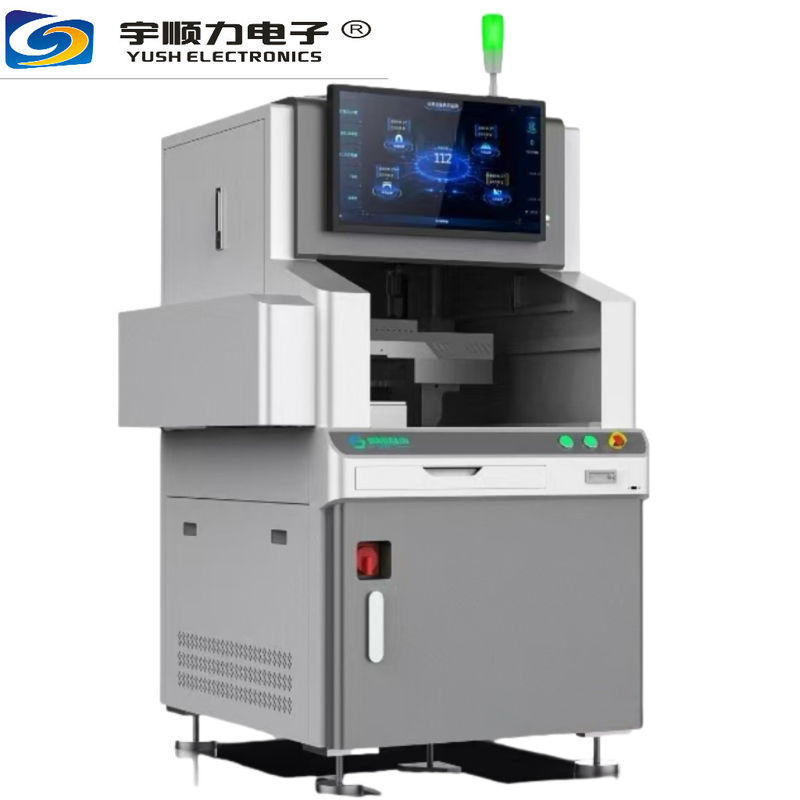

統合された選択波溶接
|
仕様事項 |
YS-320Y/YS-320YT |
|
適用されるPCBボードサイズ |
L*W: 50×50×320×250mm |
|
適用されるPCB板厚さ |
基板の厚さ:0ピン長さ:3mm以内 |
|
部品の高さ |
基板の上100mm未満 / 基板下50mm未満 |
|
基板の形状と条件 |
1基板の配置縁:基板のプロセス縁から3mm以上. n2.部品を含む重量は5KGです. 次の3.基板の曲がり:0.5mm未満. |
|
亜鉛炉 |
亜鉛炉の材料/容量: 全チタン合金材料 / 12KG タンバンの容量: パワー: 4*500W, 2KW |
|
前熱力 |
紅外線前熱 1KW |
|
総力 |
AC 220V 3.5KW |
|
N2 要件 |
窒素純度:99.999% 圧力/消費量:0.5MPa / 20l/min 30l/min / 1.2立方メートル |
|
流体ノズル |
0.5mm精密流体ノズル 日本から輸入 |
|
流量容量 |
2L |
|
ガス源 |
0.5-0.7Mpa |
|
ノジルの内径 |
φ 3mm~φ 20mm サイズをカスタマイズできる |
|
ピークの高さ |
自動調整/高度測定 |
|
システム制御 |
PC+PLC ((Windows+Huichuan) について) |
|
プログラミングソフト |
オンラインまたはオフラインの画像制作のためのプログラムサポート |
|
ビデオ監視 |
リアルタイムのビデオモニタリングにより,溶接効果を観察することが便利です |
|
電源/電源 |
単相 220V±10 スタート電源:3.5KW |
|
体重 |
120KG (溶接料12KGを含む) |
|
YS-320Y 外部寸法 |
L*W*H 910×980×1350 mm (ディスプレイ付き) |
|
YS-320YT 外部寸法 |
L*W*H 910×980×1500 mm (上蓋を含む) |
従来の生産機器の比較
|
プロジェクト |
通常の波溶接 |
溶接鉄のロボット |
選択溶接機 |
|
| |
|
|
||
| 1 |
生産用途範囲 |
大量生産/従来のプロセス |
小批量溶接/単純なプロセス |
小批量/複数のモデル 溶接品質の要求は高い |
| 2 |
多層回路板 透孔性のあるスチール
|
50% |
80% |
99.99% |
| 3 |
シナ浴場容量 |
400〜500kg |
溶接線 |
12kg |
| 4 |
溶接スラッグの量 8 時間で生産 |
体重は58kg |
0.5kg |
0.2kg |
