High Speed Semi-auto SMT PCB Assembly Production Line

プロダクト細部

起源の場所: 広東省、中国

ブランド名: YUSH

支払及び船積みの言葉

最小注文数量: 1キログラム

価格: $90,000 / kilogram

最高の価格を入手する

プロダクト細部

製品説明

ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT PCB assembly line, semi-auto PCB production line, high speed PCB depaneling machine


重さ:	2000KG	配置速度:	156000CPH
プリント基板サイズ:	300×350mm、600×350mm、1200×350mm	プラットフォームのサイズ:	300×350mm、700×400mm、1350×400mm
ステンシルサイズ:	370×470、550×650、1500×650mm	プリント基板の厚さ:	0.2〜6mm
サイクルタイム:	< 10 秒、< 12 秒	消費電力:	200W、8kw、10kw
電源:	1PH、AC220V 50/60HZ	空気圧:	4.5〜6kg/cm
スクイージの速度:	0～1500mm/秒	寸法:	850x750x1650mm、1050x750x1650mm、1660x750x1650mm、5000x1250x1490mm、5800x1250x1490mm
暖房ゾーンの数:	上8/下8、上10/下10	加熱ゾーンの長さ:	3121mm、3891mm、3030mm、3730mm
コンベアの高さ:	900+/-20mm

重さ:	2000KG
配置速度:	156000CPH
プリント基板サイズ:	300×350mm、600×350mm、1200×350mm
プラットフォームのサイズ:	300×350mm、700×400mm、1350×400mm
ステンシルサイズ:	370×470、550×650、1500×650mm
プリント基板の厚さ:	0.2〜6mm
サイクルタイム:	< 10 秒、< 12 秒
消費電力:	200W、8kw、10kw
電源:	1PH、AC220V 50/60HZ
空気圧:	4.5〜6kg/cm
スクイージの速度:	0～1500mm/秒
寸法:	850x750x1650mm、1050x750x1650mm、1660x750x1650mm、5000x1250x1490mm、5800x1250x1490mm
暖房ゾーンの数:	上8/下8、上10/下10
加熱ゾーンの長さ:	3121mm、3891mm、3030mm、3730mm
コンベアの高さ:	900+/-20mm

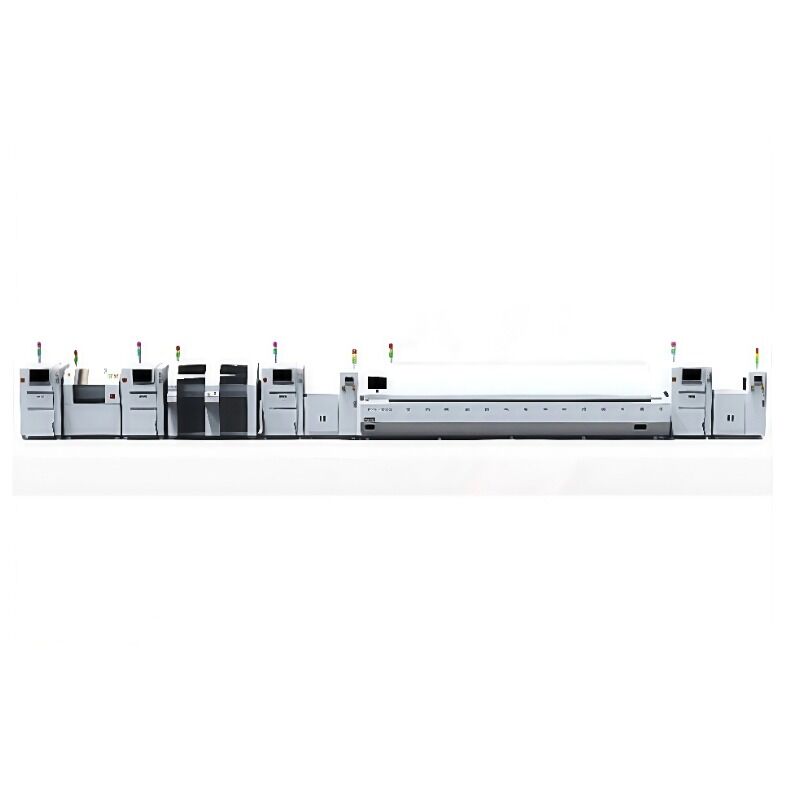

High Speed Semi-auto SMT PCB Assembly Production Line

This high-speed semi-automatic SMT production line is designed for efficient PCB assembly with placement speeds reaching approximately 156,000 CPH. Ideal for mobile phone and LED TV manufacturing applications.

SMT Stencil Printer (Semi-auto)

Specification	Y3 Model	Y6 Model	Y12 Model
Accuracy	+/- 0.05mm	+/- 0.05mm	+/- 0.05mm
PCB Size	300 x 350 mm	600 x 350 mm	1200 x 350 mm
Platform Size	300 x 350 mm	700 x 400 mm	1350 x 400 mm
Stencil Size (mm)	370470, 550650	370470, 550650	370470, 550650, 1500*650
PCB Thickness	0.2 - 6 mm	0.2 - 6 mm	0.2 - 6 mm
Stencil Positioning	Manual	Manual	Manual
Cycle Time	< 10 Sec.	< 10 Sec.	< 12 Sec.
Power Consumption	200 W	200 W	200 W
Power Supply	1-PH, 220VAC 50/60HZ	1-PH, 220VAC 50/60HZ	1-PH, 220VAC 50/60HZ
Air Pressure	4.5-6 kg/cm	4.5-6 kg/cm	4.5-6 kg/cm
Squeegee Speed	0-1500mm/sec	0-1500mm/sec	0-1500mm/sec
Dimension	850x750x1650 mm	1050x750x1650 mm	1660x750x1650 mm
Weight	280 Kg	300 Kg	356 Kg
Squeegee Length	250mm	250mm	250mm
Platform Height	950mm	950mm	950mm

Option: Special sizes can be customized according to specific requirements.

Reflow Oven

Specification	L8 Model	L10 Model
Dimension (LWH) mm	5000x1250x1490	5800x1250x1490
Weight	Approx. 1600KG	Approx. 1800KG
Number of Heating Zones	Up8/Bottom8	Up10/Bottom10
Length of Heating Zones	3121mm	3891mm
Rail Width Adjustment	M (option: A)	M (option: A)
Exhaust Volume	10M³/min x 2 Exhausts	10M³/min x 2 Exhausts
Control System	PLC + Computer	PLC + Computer
Temperature Control Method	PID + SSR	PID + SSR

Specification	622 Model	733 Model
Dimension (LWH) mm	5040x145x1450	5800x1450x1450
Machine Weight	Approx. 2200KG	Approx. 2400KG
Number of Heating Zones	Up8/Bottom8	Up10/Bottom10
Length of Heating Zones	3030mm	3730mm
Number of Cooling Zones	2	3
Control System	PLC + Computer	PLC + Computer
Transmission Agent	Chain + Mesh	Chain + Mesh
Max. Width of PCB	460mm	460mm
Power for Warm Up	45kw	55kw
Power Consumption	8kw	10kw
Conveyor Height	900+/-20mm	900+/-20mm
