ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                automatic PCB loader machine, touch display magazine loader, multiple speed depaneling machine


重さ:	145kg	力:	10 kW
電圧:	220V、110V	空気圧:	4～6bar
空気消費量:	最大10L/分	輸送時の高さ:	900±20mm (カスタマイズ可能)
PCBの読み込み時間:	およそ6秒	雑誌の変更時間:	約25秒
消費電力:	最大300VA	プリント基板の厚さ:	最小0.4mm
雑誌番号:	1 個 (カスタマイズ可能)	ステップピッチ選択:	1～4（10mmステップピッチ）
輸送方向:	L->R または R->L	コアコンポーネント:	PLCの変速機、モーター、ポンプ
制御システム:	PLC

重さ:	145kg
力:	10 kW
電圧:	220V、110V
空気圧:	4～6bar
空気消費量:	最大10L/分
輸送時の高さ:	900±20mm (カスタマイズ可能)
PCBの読み込み時間:	およそ6秒
雑誌の変更時間:	約25秒
消費電力:	最大300VA
プリント基板の厚さ:	最小0.4mm
雑誌番号:	1 個 (カスタマイズ可能)
ステップピッチ選択:	1～4（10mmステップピッチ）
輸送方向:	L->R または R->L
コアコンポーネント:	PLCの変速機、モーター、ポンプ
制御システム:	PLC

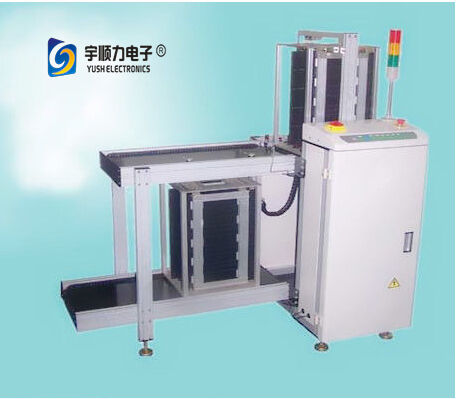

Multiple Speed Automatic Pcb Loader Machine , Touch Display Automatic Magazine Loader

Multiple Speed Automatic PCB Loader Machine with Touch Display

This advanced automatic magazine loader is designed for collecting PCBs into magazines at the end of SMT production lines, featuring multiple speed options and touch display controls.

Key Features

Solid and stable machine design
PLC control system for reliable operation
Light touch LED membrane switch or touch screen control panel options
Top and bottom pneumatic clamps to secure magazine rack
Pressure regulated pushers to prevent board damage
Self diagnostic error code display
SMEMA compatible for seamless integration

Technical Parameters

Description	This equipment is used to collect PCBs into magazine at the end of SMT production line
PCB loading time	Approx. 6 seconds
Magazine change over time	Approx. 25 seconds
Power source & consumption	100-230VAC (customized), 1ph, max 300VA
Air pressure & consumption	4-6bar, max 10L/min
Transport height (mm)	900±30 (or customized)
Transport direction	L→R or R→L
PCB thickness (mm)	min 0.4mm
Magazine number	Transport up: 1pcs, Transport down: 1pcs (or customized)
Step pitch select	1-4 (10mm step pitches)
