ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMTレーザー切断機, PCB板打抜き機, 保証付きのPCBデペンリングマシン


重さ:	3500 kg	力:	10 kW
電圧:	220V、380V	切断速度:	01.0～100mm/s
反復的な正確さ:	±0.01mm	制御モード:	産業用IPCおよびPC
ドライブモード:	ACサーボモーター	切断精度:	± 0.05mm
梱包の詳細:	最大100000rpm	レーザー波長:	355nm
レーザー出力:	10W	最大形式:	610mm×500mm
プラットフォーム速度:	50m/min	位置決め精度:	± 3um
再現性:	± 1um

重さ:	3500 kg
力:	10 kW
電圧:	220V、380V
切断速度:	01.0～100mm/s
反復的な正確さ:	±0.01mm
制御モード:	産業用IPCおよびPC
ドライブモード:	ACサーボモーター
切断精度:	± 0.05mm
梱包の詳細:	最大100000rpm
レーザー波長:	355nm
レーザー出力:	10W
最大形式:	610mm×500mm
プラットフォーム速度:	50m/min
位置決め精度:	± 3um
再現性:	± 1um

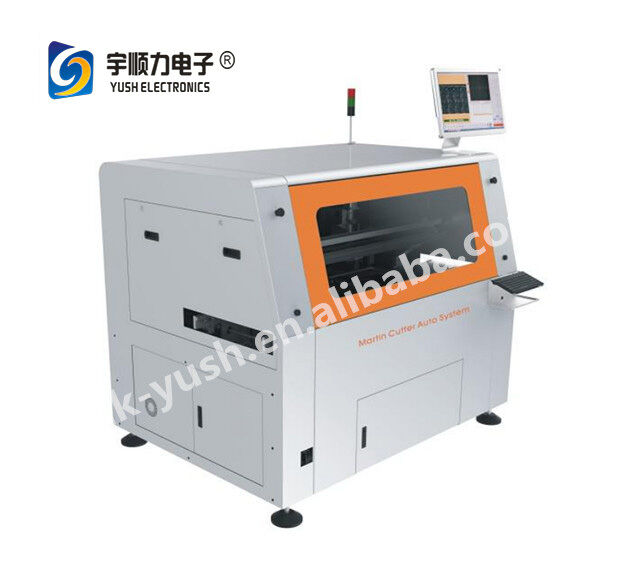

SMTレーザー切断機/PCB基板Vカット機

SMTレーザー切断機 / PCB板 V切断機

YASTM-4C SMTステンシルレーザー切削機

YUSH テクノロジーについて

YUSH Technologyは,PCB産業機器の研究,開発,生産にコミットした主要な機器ブランドです.私たちのFPC紫外線レーザー切削機械は,広く顧客によって認識されています精度と信頼性.

申請

FPCUVレーザー切断機は,模具や保護プレートの固定を必要とせずに柔軟な回路板と有機コーティングの精密切断のために設計されています.精密なビーム制御を持つ高エネルギーレーザー源を使用することで,優れた処理速度と正確な加工結果が保証されます.

主要な特徴

直感的なインターフェース,包括的な機能,そして簡単な操作の独占制御ソフトウェア
異なる厚さや材料のあらゆるグラフィックを処理できる,完全な階層同期
オプティマイズされた光学システム設計は,高光線品質と精密切断のための焦点スポットサイズを削減することを保証します
最高波長,優れたビーム品質,高ピークパワー特性を備えた高性能UVレーザー
溶融ではなく分解と蒸発による材料加工により,処理後で最小限の掘削とわずかな熱効果が得られる
真空サンプル固定は,加工効率を向上させ,カビ保護プレートの必要性を排除する
シリコン,セラミック,ガラスを含む様々な基板材料を切れる
自動調整,位置付け,多板切断,厚さ測定,補償機能

テクニカル仕様

レーザーシステム

レーザータイプ:固体状態のUVレーザー
波長: 355nm
レーザーパワー: 10W

処理能力

最大処理フォーマット: 610mm × 500mm (24" × 18")
XYプラットフォーム最大速度: 50m/min
定位精度: ±3μm
繰り返し性: ±1μm
システム精度: ±20μm
ガルバノメータースキャン範囲: 50mm × 50mm
切断厚さ: <1mm

エネルギーと環境の要求

電源:AC220V 50Hz / 2.2KWまたは三相 380V 50Hz / 5.5KW
排気ガス要求: 516m3/h
周囲温度: 20°C ±2°C
湿度: <60% RH 凝縮しない
地面幅: <5μm
振動加速: <0.05g
地面圧: 2200kgf/m2

制御システム

柔軟な処理ソフトウェアを備えた業界特有の制御装置
専用モーション制御カードとIPC制御モード
17インチモニター 300G+ハードドライブ
標準Gコード,ゲルバーデータ,CAD形式をサポート

物理仕様

仕様	価値
最大ボード長さ	610 × 500mm
パッケージのサイズ	1818mm × 2317mm × 1550mm
厚さ	1mm
電源	AC220V 50Hz / 2.2KW 三相 380V 50Hz / 5.5KW
作業空気圧	516m3/h
体重	3500kg
適用範囲	すべてのV-CUT SMD PCB FPCボード
