ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMTスタンシルプリンター 溶接ペーストマシン, 自動PCBスタンシルプリンター, 保証付きの溶接パスタマシン


重さ:	1000kg	力:	10 kW
電圧:	220V、110V、AC:220±10%、50/60Hz	寸法:	1158×1362×1463mm
最大PCBサイズ:	400×340mm	最低PCBのサイズ:	50×50mm
プリント基板の厚さ:	0.4-6 mm	最大PCB重量:	3kg
PCBの整理:	15 mm	スクイージ圧力:	0.5～10kg
スクイージの速度:	10～200mm/秒	繰り返し精度:	±0.01mm
印刷精度:	±0.025 mm	サイクルタイム:	8秒未満
空気供給:	4～6kgf/cm2

重さ:	1000kg
力:	10 kW
電圧:	220V、110V、AC:220±10%、50/60Hz
寸法:	1158×1362×1463mm
最大PCBサイズ:	400×340mm
最低PCBのサイズ:	50×50mm
プリント基板の厚さ:	0.4-6 mm
最大PCB重量:	3kg
PCBの整理:	15 mm
スクイージ圧力:	0.5～10kg
スクイージの速度:	10～200mm/秒
繰り返し精度:	±0.01mm
印刷精度:	±0.025 mm
サイクルタイム:	8秒未満
空気供給:	4～6kgf/cm2

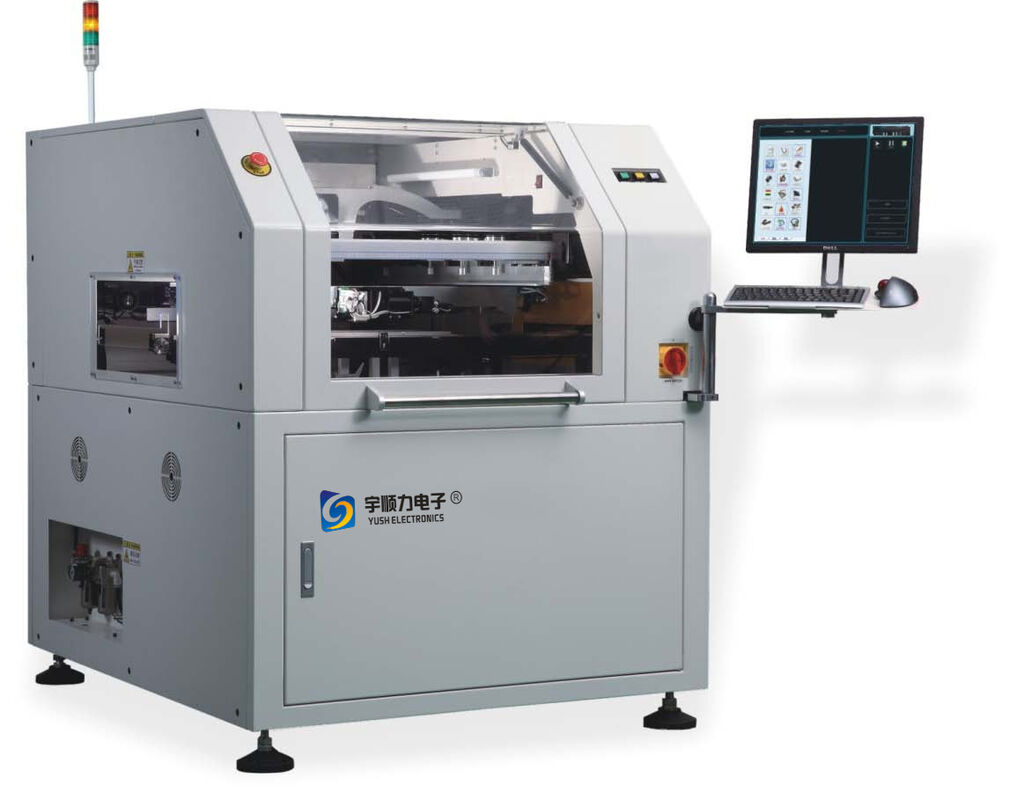

SMT自動スタンシルプリンター/溶接ペーストマシン

製品概要

高精度自動スタンシル印刷システム SMT PCB組立プロセスにおける溶接ペストの適用のために.

テクニカル仕様

パラメータ	仕様
モデル	YS-G5
PCB 最大サイズ	400×340 mm
PCBの最小サイズ	50×50 mm
PCB 厚さ	0.4~6mm
マックス体重	3kg
PCB クリアランス	15mm
PCBの固定型	上部を平らにする (手動上端) 柔軟な端クリップ
PCB サポート	磁気指先/等身長ブロック/手動調整式ジャックアッププラットフォーム
コンベアステージ	一部ガイドレール
輸送方向	左右左右左左右右
コンベヤー幅調整	オート
スキージータイプ	スクリーガー/スチールスクレイパー (45/55/60°の角度) ユーザー定義
自動圧力制御	0.5〜10kg
スキージーの長さ	L=280 mm,ユーザー定義
スキージー速度	10~200mm/秒
移動の方向	Y軸移動
繰り返し精度	±0.01mm
印刷の精度	±0.025mm
サイクルの時間	<8秒 (印刷と清掃時間を除く)
信頼証の種類	標準形の参照点,カスタム画像
信頼証のサイズ	0.5-4mm
標識番号	2 か 4 マークのベンチマークの位置付けシステム
マーク検索	オートマティック
分離型	正常/真空
分離速度	0〜20mm/s
隔離距離	0~20mm
清掃タイプ	強化真空吸着;乾燥,湿気,真空の3つのモード
掃除頭	抗磨材
移動の方向	Y軸移動
製品変更	3分前
新しい製品設定	<5分
操作システム	Windows XP/Win 7
空気供給	4〜6kgf/cm2
電源	AC220±10% 50/60Hz 2.5KW
体重	1000kg
単一のサイズ	1158×1362×1463ミリ
スプライシングサイズ	/
