ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                高精度溶接ペストプリンター, 全自動PCBプリンター, YS-GT はんだペースト印刷機


重さ:	1100kg	最大ボードサイズ:	510510mm (オプションで610510mmにアップグレード)
板の最小サイズ:	50×50mm	輸送速度:	1500mm/s (最大)
印刷速度:	10~200mm/秒	印圧:	0.5~20kg
電源:	AC:220±10%,50/60Hz 2.2KW	機械寸法:	1500 ((H) mm
空気圧:	4~6kgf/cm2	動作温度:	-20℃〜+45℃
位置の精度を繰り返します:	±10um@6σ、CPK≧2.0	印刷精度:	±18um@6σ、CPK≧2.0
板厚:	0.4~6mm	最大ボード重量:	5kg
機長:	1240(L)mm

重さ:	1100kg
最大ボードサイズ:	510510mm (オプションで610510mmにアップグレード)
板の最小サイズ:	50×50mm
輸送速度:	1500mm/s (最大)
印刷速度:	10~200mm/秒
印圧:	0.5~20kg
電源:	AC:220±10%,50/60Hz 2.2KW
機械寸法:	1500 ((H) mm
空気圧:	4~6kgf/cm2
動作温度:	-20℃〜+45℃
位置の精度を繰り返します:	±10um@6σ、CPK≧2.0
印刷精度:	±18um@6σ、CPK≧2.0
板厚:	0.4~6mm
最大ボード重量:	5kg
機長:	1240(L)mm

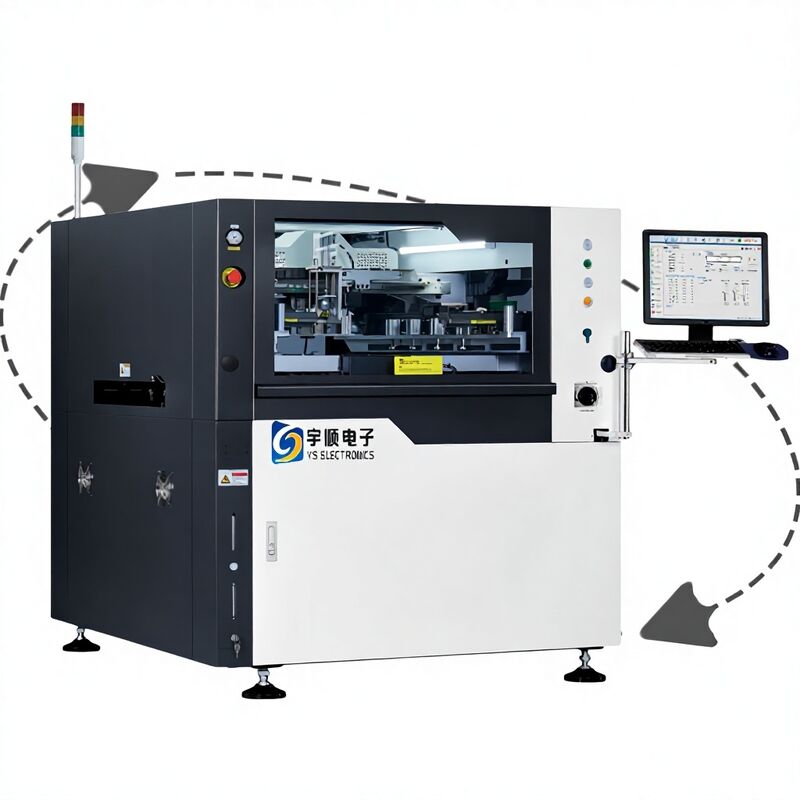

YS-GT 高精度全自動はんだペースト印刷機 (PCB用)

YS-GT 高精度完全自動溶接パストプリンター

YS-GT全自動溶接ペストプリンタは,PCB組立アプリケーションにおいて,高度な自動化と堅牢な性能特性を備えて,例外的な精度と効率性を提供しています.

機械の性能仕様

パラメータ	仕様
位置の精度を繰り返す	±10μm @6σ,CPK≥2.0
印刷精度	±18μm @6σ,CPK≥2.0
NCP-CT (清掃と印刷を除く)	<7.5秒
HCP-CT (清掃と印刷を含む)	18本/pcs
プロセスCT	4分
トランスファーライン CT	2分

基板処理パラメータ

パラメータ	仕様
最大ボードサイズ	510×510mm (オプションアップグレード: 610×510mm)
板の最小サイズ	50×50mm
板の厚さ	0.4~6mm
カメラメカニカルレンジ	528×510mm
板の最大重量	5kg
板の縁のクリアランス	2.5mm
板の高さ	23mm トレートアイテムのピンを超えて
輸送速度	900±40mm
最大輸送速度	断片制御 1500mm/s (最大)
輸送方向	一段階

印刷パラメータ

パラメータ	仕様
印刷速度	10~200mm/秒
印刷圧	0.5~20Kg
印刷モード	一回/二回
スキージータイプ	ゴム/スキージ・ブレード (角45/55/60)
スナップオフ	0~20mm
スナップスピード	0~20mm/秒
テンプレートのフレームサイズ	470×370mm~737×737mm
鉄網の位置付け方法	自動Y方向定位

清掃パラメータ

パラメータ	仕様
清掃システム	乾燥,湿気,真空 3つのモード
高速清掃	インテグレート&織物清掃
清掃システム	サイドスプレータイプ
清掃ストローク	自動発電
清掃位置	ポスト清掃
清掃速度	10~200mm/秒
清掃液の消費量	自動・手動調節可能
掃除用紙の消費量	自動・手動調節可能

視覚システムパラメータ

パラメータ	仕様
CCD FOV	10×8mm
カメラタイプ	130万 CCDデジタルカメラ
カメラシステム	ロックアップ/ダウン光学構造
カメラサイクルの時間	100ms
信頼証の種類	丸い,四角い,ダイヤモンド,十字架,パッド,プロファイル
マークサイズ	0.1~6mm
マーク番号	最大4個
離れろ番号	最大: 1個

機械の技術パラメータ

パラメータ	仕様
電力源	AC: 220±10%, 50/60Hz 2.2KW
空気圧	4~6kgf/cm2
空気消費量	約5L/分
動作温度	-20°C~+45°C
労働環境の湿度	30%~60%
機械の寸法 (タワーライトなし)	1500 ((H) mm
機械の長さ	1240 ((l) mm
機械の幅	1410 (W) mm
機械の重量推定	約1100kg
設備の負荷負荷要求事項	650kg/m2
