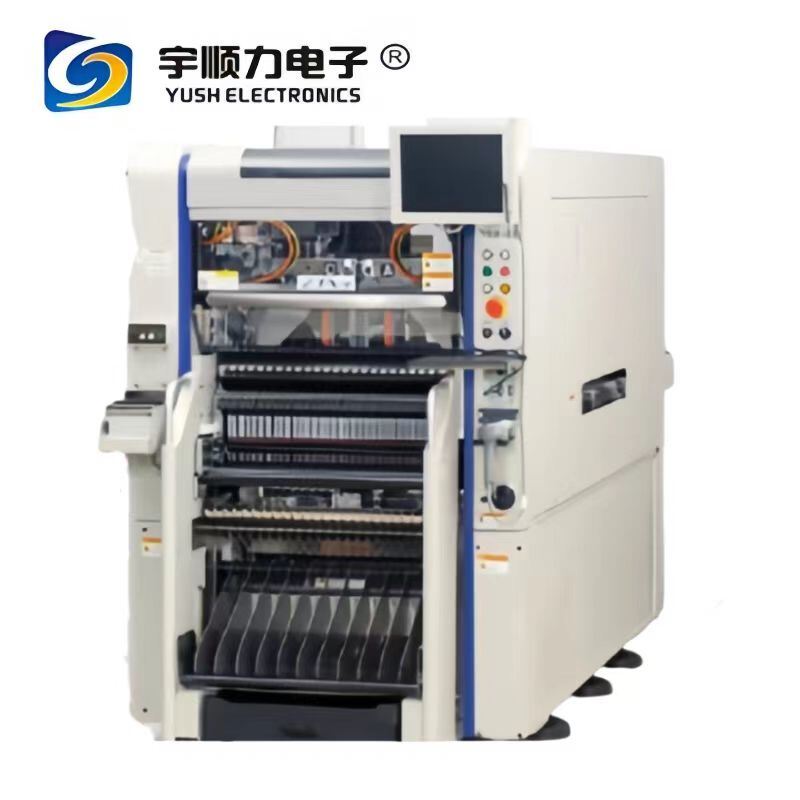

Flexible Response High Mounting Quality High-Speed Modular SMT Chip Mounter

プロダクト細部

起源の場所: 江蘇省、中国

ブランド名: YUSH

支払及び船積みの言葉

最小注文数量: 1セット

価格: $9,800 / set

最高の価格を入手する

プロダクト細部

製品説明

ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                high-speed SMT chip mounter, modular PCB depaneling machine, flexible response chip mounter


重さ:	2100 kg	適当なPCB:	L700×W460mm ～ L50×W50mm
スピード:	200,000CPH（RSヘッド使用時）	適用される部品:	0201※～6.5mm（高さ2.0mm以下）
取り付け精度:	+/-35μm (25μm) Cpk ≥1.0 (3)	フィーダーの数:	最大。 RS ヘッド付きフィーダー 80 個
電源:	3相交流 200/208/220/240/380/400/416V +/-10%	空気供給:	0.45MPa以上,清潔で乾燥状態
外部次元:	L1,000 × W2,100 × H1,550mm	速度（MUヘッド）:	58,000CPH（MUヘッド使用時）
適用コンポーネント(MU):	0402～45×100mm（高さ15mm以下）	取付精度（MU）:	±40μm (30μm) Cpk ≧1.0 (3σ)
フィーダ数 (MU):	MU または FL ヘッドを備えた 92 フィーダー	最大フィーダー (RS+MU):	最大。 RS×2+MU×2ヘッドの84フィーダ
コンポーネントの高さ (MU):	高さ25.5mm以下

重さ:	2100 kg
適当なPCB:	L700×W460mm ～ L50×W50mm
スピード:	200,000CPH（RSヘッド使用時）
適用される部品:	0201※～6.5mm（高さ2.0mm以下）
取り付け精度:	+/-35μm (25μm) Cpk ≥1.0 (3)
フィーダーの数:	最大。 RS ヘッド付きフィーダー 80 個
電源:	3相交流 200/208/220/240/380/400/416V +/-10%
空気供給:	0.45MPa以上,清潔で乾燥状態
外部次元:	L1,000 × W2,100 × H1,550mm
速度（MUヘッド）:	58,000CPH（MUヘッド使用時）
適用コンポーネント(MU):	0402～45×100mm（高さ15mm以下）
取付精度（MU）:	±40μm (30μm) Cpk ≧1.0 (3σ)
フィーダ数 (MU):	MU または FL ヘッドを備えた 92 フィーダー
最大フィーダー (RS+MU):	最大。 RS×2+MU×2ヘッドの84フィーダ
コンポーネントの高さ (MU):	高さ25.5mm以下

Flexible Response High Mounting Quality High-Speed Modular SMT Chip Mounter

The Flexible Response High Mounting Quality High-Speed Modular SMT Chip Mounter delivers exceptional performance with revolutionary productivity and precision mounting capabilities for advanced electronics manufacturing.

Key Features

Revolutionary productivity of 200,000 CPH - world's fastest speed on a compact platform
Highest productivity in the world for SMT mounting applications
Flexible response for different production configurations and requirements
Advanced technology supporting high mounting quality and superior machine operating rate

Technical Specifications

Model	4-Beam, 4-Head Spec. (YS-40R4)	2-Beam, 2-Head Spec. (YS-40R2)
Applicable PCB	L700×W460mm to L50×W50mm
Speed	200,000 CPH (When using RS head)	58,000 CPH (When using MU head)
Applicable components	0201* to 6.5mm (Height 2.0mm or less) *option 03015 to 45×60m (Height 15mm or less)	0402 to 45×100mm (Height 15mm or less) 0603 to 45×100mm (Height 25.5mm or less)
Mounting accuracy	+/-35μm (25μm) Cpk ≥1.0 (3σ)	+/-40μm (30μm) Cpk ≥1.0 (3σ)
Number of component types	Max. 80 feeders with RS heads Max. 88 feeders with MU heads Max. 84 feeders with RS x 2 + MU x 2 heads * 8mm width tape conversion	92 feeders with MU or FL heads
Power supply	3-Phase AC 200/208/220/240/380/400/416V +/-10%
Air supply source	0.45MPa or more, in clean, dry state
External dimension	L1,000×W2,100×H1,550mm
Weight	Approx. 2,100 kg
