ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                高効率のキチクスイッチ機, 保証付きのPCBデペンリングマシン, ティックルスイッチ挿入脱基板機


重さ:	750kg	モデル:	YS-W50
圧力要件:	0.6MPa	挿入方向:	0°-360°、増分
挿入率:	3.3単位/秒	理論速度:	約12,000CPH
頭:	1-2 ツール	コンポーネントのリードスパン:	幅4.5mm、長さ6.5mm
基板サイズ:	最小50mm50mm、最大350mm300mm	幅を追跡します:	50～300mm（調整可能）
クリンチアングル:	45°内側曲げ	電力要件:	AC220V、50/60Hz、単相1.0Kw
PCBの厚さの許容量:	補正アルゴリズム	ビジョンシステム:	高精度
コアコンポーネント:	PLC、エンジン、ベアリング、ギアボックス、モーター

重さ:	750kg
モデル:	YS-W50
圧力要件:	0.6MPa
挿入方向:	0°-360°、増分
挿入率:	3.3単位/秒
理論速度:	約12,000CPH
頭:	1-2 ツール
コンポーネントのリードスパン:	幅4.5mm、長さ6.5mm
基板サイズ:	最小50mm50mm、最大350mm300mm
幅を追跡します:	50～300mm（調整可能）
クリンチアングル:	45°内側曲げ
電力要件:	AC220V、50/60Hz、単相1.0Kw
PCBの厚さの許容量:	補正アルゴリズム
ビジョンシステム:	高精度
コアコンポーネント:	PLC、エンジン、ベアリング、ギアボックス、モーター

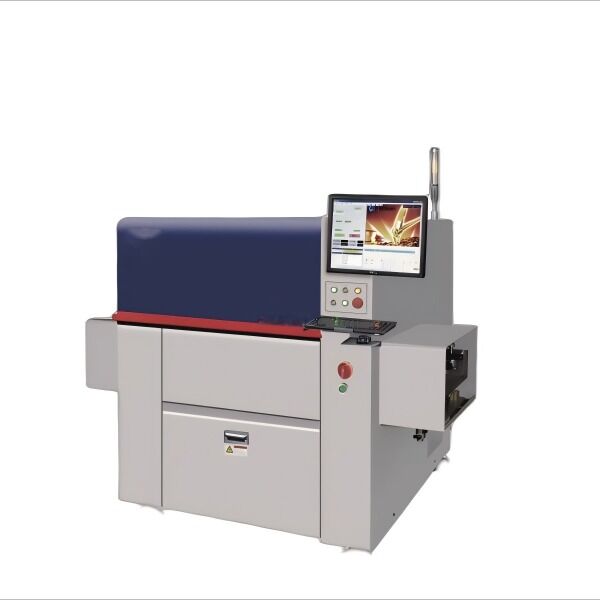

高品質で高効率のキキルスイッチ挿入機

高品質・高効率タクトスイッチ挿入機

製品特長

XYサーボモーター駆動による高自動化、10分で生産準備完了
0°～360°自由なプログラム可能な挿入角度（1°刻み）
挿入速度は毎秒最大3.3個（1ストロークあたり1個）
挿入中の同期式下部カッタークランプにより浮きを防止
標準パッケージ供給およびバルクバイブレーター供給に対応
柔軟なPCB搬送方向（左→右、右→左、SSI入出力同側）
品質監視のためのピン検査機能付き下部サポートツール
リアルタイム強度監視により100%高品質挿入を実現
PCBずれ補正のための高精度ビジョンシステム
簡単なプログラミングが可能な直感的なソフトウェア操作インターフェース
PCB厚み公差補正アルゴリズム
インダストリー4.0接続および完全トレーサビリティのためのモジュールオプション

技術仕様

項目	YS-W50
理論速度	約12,000 CPH
ヘッド	1-2ツール
部品リード間隔	W4.5mm、L6.5mm
基板サイズ	最小50mm×50mm、最大350mm×300mm
トラック幅	50-300mm（調整可能）
クリンチ角度	45°内曲げ
重量	本体、約750kg
電源要件	AC220V、50/60Hz、単相1.0Kw
