ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                デスクトップ 選択波溶接機, YS-E320 フローはんだ付けシステム, PCBデパネリングの溶接装置


重さ:	70kg	外形寸法:	730×800×840mm
PCB板サイズ:	50×50～450×400mm	PCB板厚さ:	0.8～3mm
コンポーネントの高さ:	上100mm以内／下50mm以内	基板重量:	5キログラム未満
基板の曲がり:	0.5mm以下	亜鉛炉の容量:	10KG
亜鉛炉の電源:	2 kW	窒素純度:	99.999%
窒素消費:	1.2-1.5 キューブ H	流量容量:	2つのL
ノズルの内部の直径:	φ3mm～φ20mm	電源:	単相220V±10%
開始電力:	2.5KW

重さ:	70kg
外形寸法:	730×800×840mm
PCB板サイズ:	50×50～450×400mm
PCB板厚さ:	0.8～3mm
コンポーネントの高さ:	上100mm以内／下50mm以内
基板重量:	5キログラム未満
基板の曲がり:	0.5mm以下
亜鉛炉の容量:	10KG
亜鉛炉の電源:	2 kW
窒素純度:	99.999%
窒素消費:	1.2-1.5 キューブ H
流量容量:	2つのL
ノズルの内部の直径:	φ3mm～φ20mm
電源:	単相220V±10%
開始電力:	2.5KW

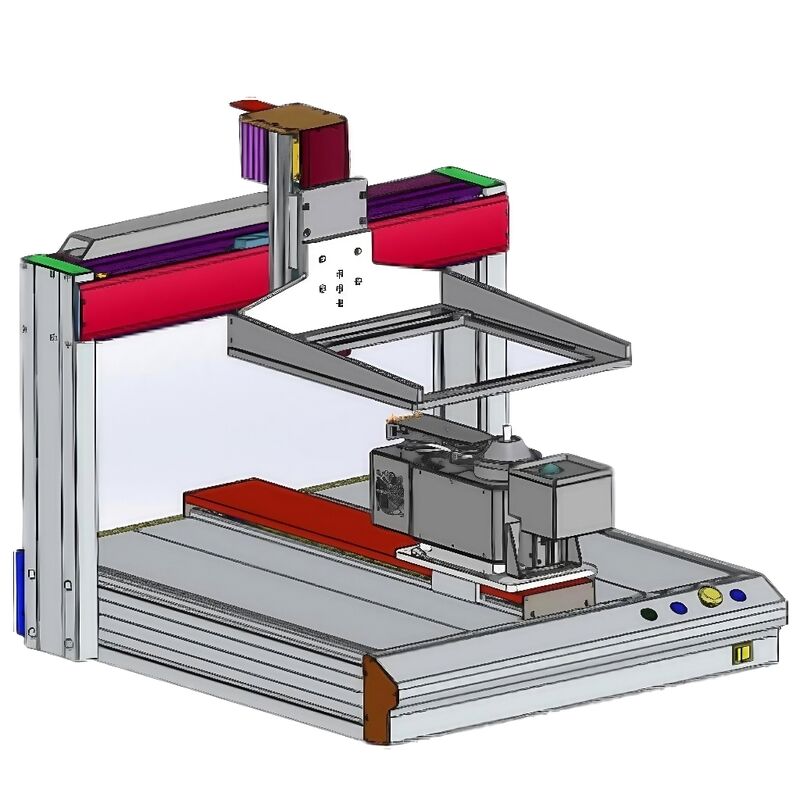

卓上選択式フローはんだ付け装置 YS-E320

デスクトップ選択的波はんだ付け YS-E320

DIPはんだ付けの課題を解決

YS-E320は、高度な選択的波はんだ付け技術により、DIPはんだ付けにおける一般的な困難に対処します。

主な利点

多品種少量生産に対応
治具不要で迅速なオンラインはんだ付け
設備購入コストが非常に低い
使用・保守コストの削減
錫浸透率100%、はんだ付け歩留まり98%以上
最小限の設置面積（約1平方メートル）

選択的波はんだ付け作業モード

オフライン選択的溶接中、溶接ノズルは固定され、PCB基板はプログラムされた指示に従ってX、Y、Z軸に沿って移動し、PCBのはんだ接合部の精密な溶接を実現します。

技術仕様

仕様項目	YS-E320
適用PCB基板サイズ	縦×横: 50×50～450×400 mm
適用PCB基板厚さ	基板厚さ: 0.8～3 mm / ピン長: 3mm以内
部品高さ	基板上: 100mm未満 / 基板下: 50mm未満
基板形状と条件	基板配置エッジ: 3mm以上の加工エッジ / 部品を含む重量:<5kg >
錫炉	材質: ステンレス鋼 / 容量: 10KG / 電力: 4×500W (合計2KW)
N2要件	純度: 99.999% / 圧力: 0.5MPa / 消費量: 20-30L/min (1.2-1.5 m³/h)
フラックスノズル	精密流体ノズル
フラックス容量	2L (手動液体添加)
ガス源	0.5-0.7MPa
ノズル内径	φ3mm～φ20mm (カスタマイズ可能なサイズあり)
ピーク高さ	自動アライメントと高さ測定
システム制御	PC + PLC (Windows + Huichuan)
プログラミングソフトウェア	画像線画によるプログラミングをサポート (便利で高速)
電源/電力	単相220V±10% / 起動電力: 2.5KW
重量	70KG (はんだ10KG含む)
外形寸法	縦×横×高さ: 730×800×840 mm
