ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                鋳造用X線検査機, PCBデパネリングのX線機器, 高効率のX線検査


重さ:	3500 kg	電圧:	220V
総電力:	最大1.3KW	管電圧:	60～160KV
管電流:	0.2～5.0mA	焦点の大きさ:	0.5mm
X線の漏出:	≤1usv/h	寸法:	L2030×W1600×H2100mm
段階のサイズ:	φ500mm	イメージ投射区域:	433.7mm×433.7mm
解決:	2816*2816/ 3.24Lp/mm 15fps	最大傾斜角度:	±30°
コアコンポーネント:	PLC、エンジン、ベアリング、ギアボックス、モーター	マシンタイプ:	画像検査装置
検出方法:	C型スイングアーム6軸リンケージ

重さ:	3500 kg
電圧:	220V
総電力:	最大1.3KW
管電圧:	60～160KV
管電流:	0.2～5.0mA
焦点の大きさ:	0.5mm
X線の漏出:	≤1usv/h
寸法:	L2030×W1600×H2100mm
段階のサイズ:	φ500mm
イメージ投射区域:	433.7mm×433.7mm
解決:	2816*2816/ 3.24Lp/mm 15fps
最大傾斜角度:	±30°
コアコンポーネント:	PLC、エンジン、ベアリング、ギアボックス、モーター
マシンタイプ:	画像検査装置
検出方法:	C型スイングアーム6軸リンケージ

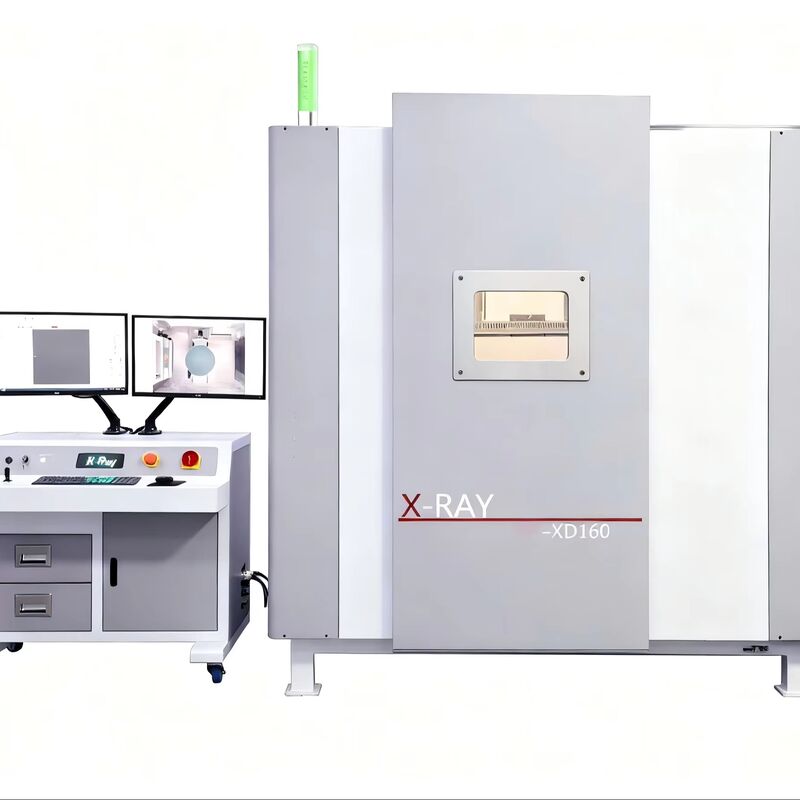

高品質で高効率のYS-XD160 - ダイ鋳造X線検査機

YS-XD160 型鋳造用X線検査機

高品質で高効率のX線検査システムで鋳造部品の欠陥を総合的に検出するために設計されています

主要な特徴

アルミニウム鋳物における砂穴や裂け目を含む内部欠陥の明確な検出
簡単な操作と迅速な設定 - 5-10分で設定された新しい製品検出基準
エルゴノミックな設計に基づくプログラム可能,測定可能,画像保存機能
セキュリティ・インターロック・システム - すべてのドアが適切に閉まっていない限り,X線は動作できません
多機能の負荷プラットフォーム 360°回転と移動能力
汎用的で,様々な用途のためのカスタマイズ可能なツール操作
C型スイングアーム6軸結合検出方法,死角検査をサポートする
連続モニタリングディスプレイ付きのリアルタイムダイナミック画像
柔軟な検査作業流程のための複数のパネルのモジュール式観測点設定

テクニカル仕様

X線漏れ量	≤1μSv/h
サイズ	L2030 × W1600 × H2100 mm
ステージの大きさ	φ500 mm
画像撮影エリア	433.7 mm × 433.7 mm
決議	2816 × 2816 / 3.24 Lp/mm @ 15 fps
最大傾き角	±30°

申請

この機器は主にアルミ鋳物,鉄鋳物,自動車部品,ハードウェア部品,耐火材料,および様々な産業部品の検査に使用されます.システムでは,高度な画像検出システムに基づいた自動光学検査技術を使用します.プラットパネル検出器は,高画質の画像情報を取得し,正確な測定,データ保存,自動プログラムされたステップ検出.
