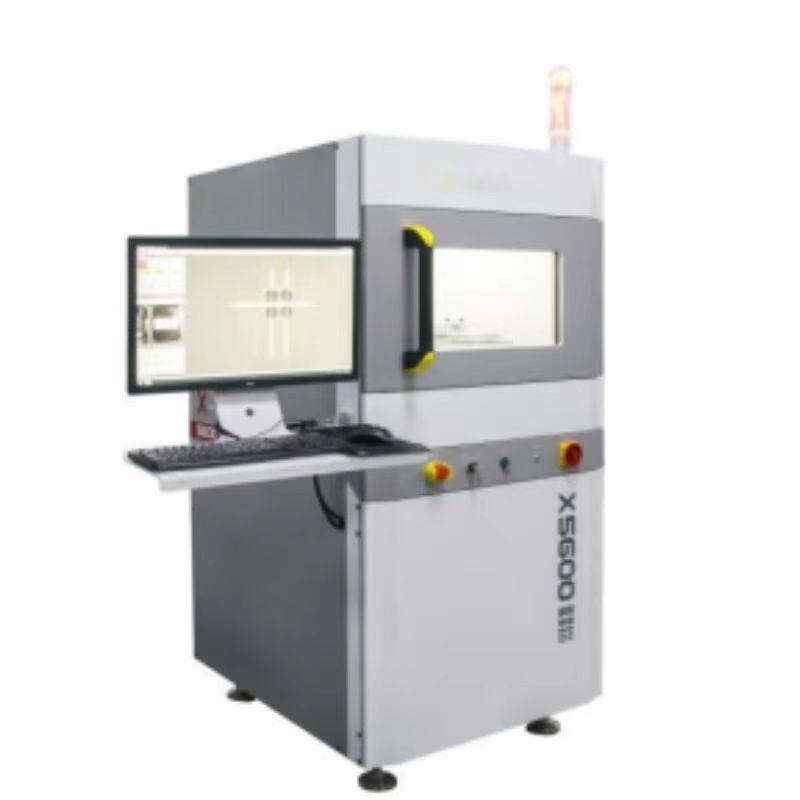

High Quality X-Ray Solution YSL-X5600 Microfocus X-Ray Inspection System Manufacturer

プロダクト細部

起源の場所: 広東省、中国

ブランド名: YUSH

支払及び船積みの言葉

最小注文数量: 1セット

価格: $35,000 / set

最高の価格を入手する

プロダクト細部

製品説明

ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Microfocus X-Ray inspection system, PCB depaneling machine with warranty, YSL-X5600 X-Ray solution


電圧:	220V	力:	1.5KW
重さ:	750kg	寸法:	85010001700mm
コアコンポーネント:	PLC、エンジン、ベアリング、ギアボックス、モーター、圧力容器	解決:	高解像度
検査モード:	CNC検査	テーブルコントロール:	X、Y、Z 3 軸モーション
速度調整:	低速、標準、高速	電圧制御:	ソフトウェアセット
現在の制御:	ソフトウェアセット	イメージの設定:	明るさ、コントラスト、オートゲイン、露出
衝突防止システム:	傾斜と観察を最大限に活用	自動分析:	直径、キャビティ比率、面積、真円度
ナビゲーション:	赤外線自動ナビゲーション

電圧:	220V
力:	1.5KW
重さ:	750kg
寸法:	85010001700mm
コアコンポーネント:	PLC、エンジン、ベアリング、ギアボックス、モーター、圧力容器
解決:	高解像度
検査モード:	CNC検査
テーブルコントロール:	X、Y、Z 3 軸モーション
速度調整:	低速、標準、高速
電圧制御:	ソフトウェアセット
現在の制御:	ソフトウェアセット
イメージの設定:	明るさ、コントラスト、オートゲイン、露出
衝突防止システム:	傾斜と観察を最大限に活用
自動分析:	直径、キャビティ比率、面積、真円度
ナビゲーション:	赤外線自動ナビゲーション

High Quality X-Ray Solution YSL-X5600 Microfocus X-Ray Inspection System Manufacturer

YSL-X5600 Microfocus X-Ray Inspection System

High precision microfocus X-ray inspection system for advanced electronic component analysis

Applications

Functions and Features

Application Advantages

Miniaturized equipment, easy to install and operate
Applicable to Chip, BGA/CSP, Wafer, SOP/QFN, SMT and PTU packaging, Sensors and other fields products inspection
High resolution design to get the best image in a very short time
Infrared automatic navigation and positioning function can select the shooting location quickly
CNC inspection mode which can quickly and automatically inspect multi-point array
Inclined multi-angle inspection makes it easier to inspect sample defects
Simple software operation, low operating costs
Long lifespan

Automatic Void Ratio Calculation

Enhanced BGA inspection function: YSL-X5600 can quickly select and mark a single solder ball, or select the solder balls to be inspected by matrix box; it can manually or automatically identify BGA solder balls and complete the inspection. Follow the system guidelines to easily complete the inspection process and ensure accurate and reliable inspection results.

Size Measurement

Measuring tools include distance, distance ratio, lines distance, angle, arrow mark, circle radius, points distance, circle centers distance, circumference, hand-drawn polygon, hand-drawn freeform etc., with text description capabilities.

Hardware Technical Parameters

Software Technical Parameters

Table Control

Speed of table can be adjusted by the spacebar: low, normal and high speed
X, Y, Z three-axis motion and inclined angle are controlled by keyboard
Large navigator view, clear navigation image, table will move to where you click the mouse

CNC Programming

Simply click the mouse and you can write programs
Object table moves along X, Y direction for positioning; X-ray tube move along Z direction for positioning
Voltage and current set by software
Image settings: brightness, contrast, auto gain and exposure
Users can change the pause time for program conversion
Anti-collision system can maximize the tilt and observation of the workpieces
Automatic analysis on diameter, proportion of cavity, area and roundness of BGA

X-Ray Working Principle

X-RAY Applications
