ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Micro PCB drilling machine with 0.005mm precision, PCB depaneling machine with positional accuracy, Precision PCB drilling machine for micro holes


重さ:	4500 kg	力:	5KW
電圧:	220V/380V	サイズ:	2100mm×2020mm×1820mm
サイズをワイヤーで縛ること:	550mm×670mm	圧縮空気圧力:	6.5bar～7bar
空気変化:	200l/分	固定ワーク:	3.175mm
位置精度:	0.005mm	繰り返し位置精度:	0.002mm
時間あたりのホール数:	2	最高の紡錘の速度:	160K rpm
最小ドリル径:	0.10mm	最高のドリルの直径:	6.35mm
ツールチェンジャー番号:	250個

重さ:	4500 kg
力:	5KW
電圧:	220V/380V
サイズ:	2100mm×2020mm×1820mm
サイズをワイヤーで縛ること:	550mm×670mm
圧縮空気圧力:	6.5bar～7bar
空気変化:	200l/分
固定ワーク:	3.175mm
位置精度:	0.005mm
繰り返し位置精度:	0.002mm
時間あたりのホール数:	2
最高の紡錘の速度:	160K rpm
最小ドリル径:	0.10mm
最高のドリルの直径:	6.35mm
ツールチェンジャー番号:	250個

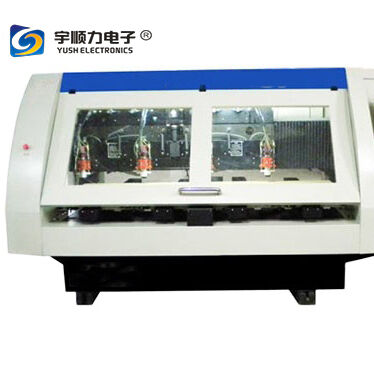

Micro Pcb Drilling Machine With Positional Precision 0.005mm

Micro PCB Drilling Machine with 0.005mm Positional Precision

This high-precision PCB drilling machine is designed for creating printed circuit boards, featuring 2-axis operation for drilling holes on both single and double-layer PCBs with exceptional accuracy.

Technical Specifications

Wiring Size	550mm × 670mm
X, Y, Z Axis Positioning Table	560mm × 840mm × 60mm
X, Y Axis Positioning Feed	40m/min
Z Axis Locomotion Feed	30m/min
X, Y Axis Acceleration	1.2g
Z Axis Acceleration	3G
Fixed Workpiece	3.175mm
Positional Precision	0.005mm
Repeat Positional Precision	0.002mm
Holes Per Time	2
Max Speed of Spindle (Optional)	160,000 rpm
Break Tool Check	Contact Drilling
Minimum Drill Diameter	0.10mm
Maximum Drill Diameter	6.35mm
Tool Changer Capacity	250 PCS
Laser Tool Check	Can check diameter and length of tools
CNC Type	Sieb & Meyer CNC 84.00
Power Supply	380V 50/60Hz
Total Power	5 KW
Compressed Air Pressure	6.5bar - 7bar
Air Flux	200 L/min
Machine Size	2100mm × 2020mm × 1820mm
Gross Weight	4500kg
