ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                光学配列付きのBGA再加工ステーション, ZM-R7220A BGA 再加工機, PCB パーネリング BGA ステーション


電圧:	220V	力:	5650W
重さ:	76kg	寸法:	685×633×850mm
トップヒーター出力:	1450W	底暖炉の電力:	1200W
IRヒーターの電源:	2700W	温度精度:	±3℃
最大 PCB サイズ:	415×370mm	最小 PCB サイズ:	6×6mm
BGAチップ最大:	60×60mm	BGA チップの最小値:	2×2mm
取り付け精度:	±0.02mm	光学倍率:	230X
頻度:	50/60Hz

電圧:	220V
力:	5650W
重さ:	76kg
寸法:	685×633×850mm
トップヒーター出力:	1450W
底暖炉の電力:	1200W
IRヒーターの電源:	2700W
温度精度:	±3℃
最大 PCB サイズ:	415×370mm
最小 PCB サイズ:	6×6mm
BGAチップ最大:	60×60mm
BGA チップの最小値:	2×2mm
取り付け精度:	±0.02mm
光学倍率:	230X
頻度:	50/60Hz

高品質のZM-R7220A BGA再加工ステーション

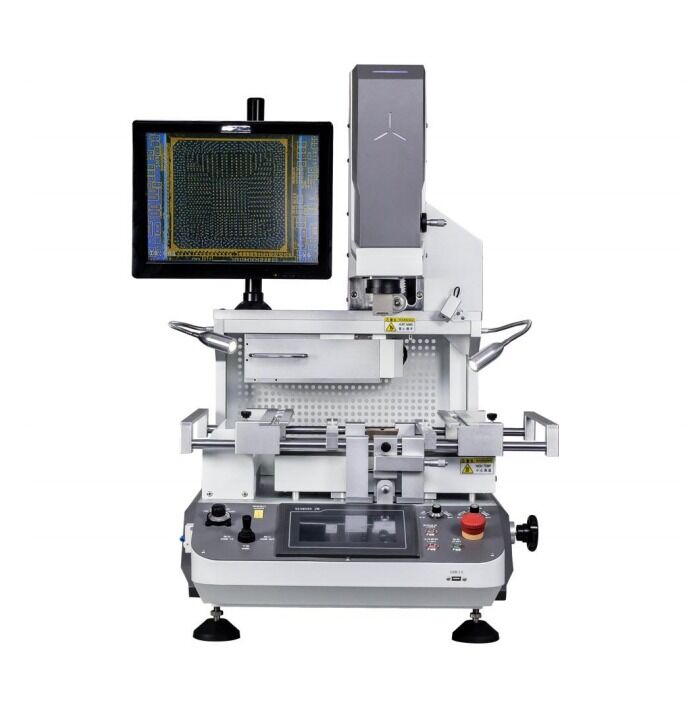

ZM-R7220A BGAリワークステーション（光学アライメント付き）

製品用途

この高精度BGAリワークステーションは、プロフェッショナルなPCB修理およびコンポーネント交換用途向けに設計されています。

あらゆる種類のBGAコンポーネント（鉛フリーおよび鉛入り）のはんだ除去およびはんだ付け
マザーボードのBGA ICチップおよびその他のコンポーネントの取り外しおよび修理
PCBアセンブリ中の不良はんだ接合のリワークによる生産コストの削減
マイクロBGA、VGA、CCGA、QFN、CSP、LGA、SMD、およびその他のチップセットタイプの修理
ラップトップ、ゲーム機、携帯電話、電子機器の高精度マザーボードリワークに最適

主な特徴

先進的な加熱システム

広範囲赤外線カーボンファイバー予熱システムにより、光害なしで迅速かつ均一な加熱を実現
上下およびIRヒーターの独立制御（温度精度±3℃）
あらゆるBGAリワーク用途に適した10段階温度制御プロセス
均一なPCB加熱のための調整可能なIR予熱エリア

高精度光学アライメント

ビームスプリッター、ズーム、マイクロ調整機能を備えた調整可能なCCDカラー光学システム
自動色収差補正および輝度調整
230倍の倍率、取り付け精度±0.02mm
長時間の作業でも目の疲れを軽減

スマートオペレーションシステム

権限保護された温度パラメータを備えた高精細ヒューマンマシンインターフェース
手動調整不要の自動はんだ付けおよびはんだ除去機能
無制限の温度プロファイル保存とワンキーリコール機能
ドライバー不要のPC制御が可能なUSB接続
360°回転可能なBGAノズルシステム、取り付け・交換が容易

安全性と保護

CE認証取得、包括的な安全保護機能
温度が制御限界を超えた場合の自動電源オフ回路
不正な変更を防ぐためのパスワード保護された温度パラメータ
完了アラームおよび二重保護システム
異常条件下でのPCBコンポーネントおよび機械の損傷を防止

技術仕様

電源	AC 220V ±10%、50/60 Hz
総消費電力	最大5650W
ヒーター出力	上部：1450W、下部：1200W、IR：2700W
温度制御	K型熱電対（クローズドループ）、精度±3℃
PCBサイズ範囲	最大：415 × 370 mm、最小：6 × 6 mm
BGAチップサイズ	最大：60 × 60 mm、最小：2 × 2 mm
位置決めシステム	V溝付きPCBサポート、ユニバーサルフィクスチャ
寸法	685 × 633 × 850 mm (長さ × 幅 × 高さ)
重量	76 kg
カラー	ホワイト
