ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                automatic PCB loader unloader machine, PCB depaneling loader with automation, automated PCB unloader for depaneling


重さ:	145kg	電圧:	220V
空気圧:	4~6kgf/Cm	タイムフィード基板:	約6秒
雑誌の変更時間:	約30秒	消費電力:	AC100～230V、1相、最大300VA
空気消費量:	4 ～ 6 bar、最大 10Ltr/min	コンベアの高さ:	910±20mm
コンベア方向:	LR/RL（オプション）	プリント基板の厚さ:	最小0.4mm
雑誌号:	上段コンベア、マガジン1本 / 下段コンベア、マガジン	インデックスピッチ:	1～4（10mmピッチ）
コアコンポーネント:	モーター	電源:	AC100～230V
空気圧範囲:	4～6バール

重さ:	145kg
電圧:	220V
空気圧:	4~6kgf/Cm
タイムフィード基板:	約6秒
雑誌の変更時間:	約30秒
消費電力:	AC100～230V、1相、最大300VA
空気消費量:	4 ～ 6 bar、最大 10Ltr/min
コンベアの高さ:	910±20mm
コンベア方向:	LR/RL（オプション）
プリント基板の厚さ:	最小0.4mm
雑誌号:	上段コンベア、マガジン1本 / 下段コンベア、マガジン
インデックスピッチ:	1～4（10mmピッチ）
コアコンポーネント:	モーター
電源:	AC100～230V
空気圧範囲:	4～6バール

automatic PCb loader and unloader

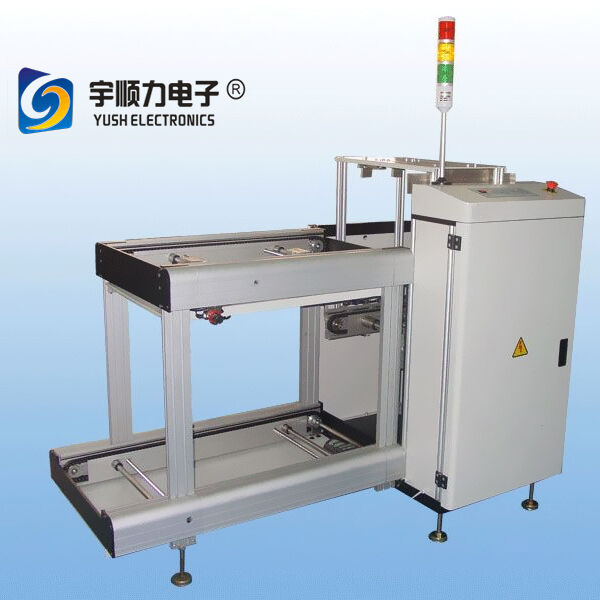

Automatic PCB Loader and Unloader

Product Overview

This automated system is designed for efficient loading and unloading of PCBs in manufacturing environments, ensuring smooth production flow and reliable operation.

Key Features

Strong, firm and stable structural design
User-friendly membrane control panel for easy operation
Top and bottom pneumatic clamps to secure magazine rack
Guaranteed no PCB breakage during loading and unloading processes

Technical Specifications

Description	Specification
Function	Used for automated loading of PCBs
PCB Feed Time	Approximately 6 seconds
Magazine Changeover Time	Approximately 30 seconds
Power Source & Consumption	100-230 VAC (specify), 1 phase, 300VA maximum
Air Pressure & Consumption	4-6 bar, 10 liters/minute maximum
Conveyor Height	910±20mm (or specify)
Conveyor Direction	Left to Right / Right to Left (option)
PCB Thickness	0.4mm minimum
Number of Magazines	Upper conveyor: 1 magazine / Lower conveyor: 1 magazine
Indexing Pitch	1-4 (10mm pitch)
