ハイライト:
                                                                                                                                                                                                                                                電動選択波溶接機, SMARTシリーズ 波溶接機, SMARTシリーズ 選択波溶接機


選択波溶接機 SMARTシリーズ:	3350×1950×1650mm	輸送機の高さ:	900±20
輸送速度:	0.2〜10m/min	PCBの重量:	5-8KG
溶接精度:	±0.15mm	電源:	AC 380V 35W 50/60Hz

選択波溶接機 SMARTシリーズ:	3350×1950×1650mm
輸送機の高さ:	900±20
輸送速度:	0.2〜10m/min
PCBの重量:	5-8KG
溶接精度:	±0.15mm
電源:	AC 380V 35W 50/60Hz

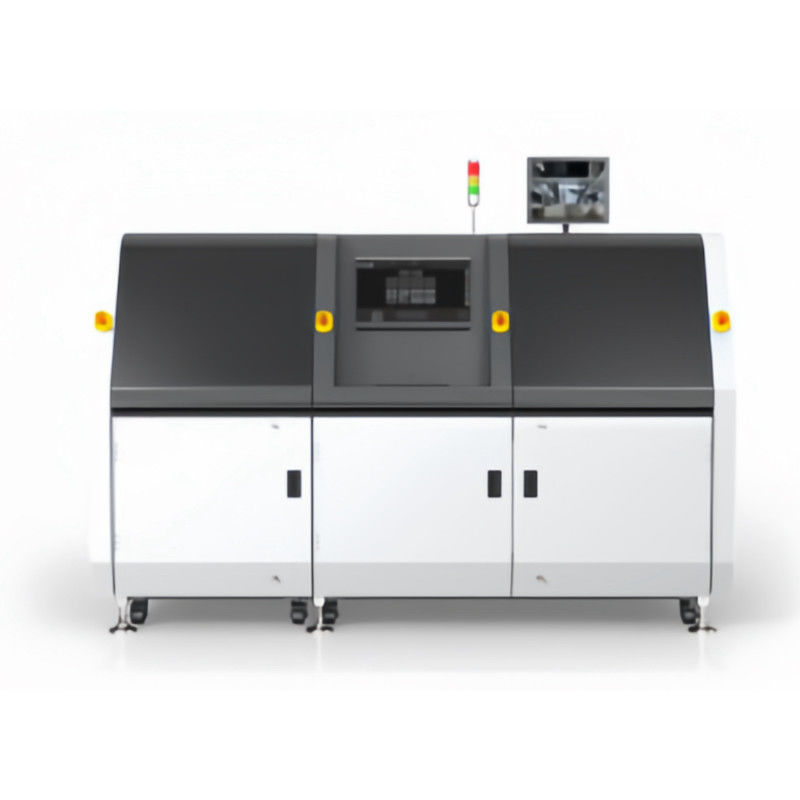

電動選択波溶接機 SMARTシリーズ

選択波溶接機 SMARTシリーズ

特徴:

最大 PCB の幅は 610m に達することができます

噴霧 + 予熱 + 溶接モジュール,完全な統合設計

二重チンの炉の設計と独立式リフティングのサポート

オフラインプログラミング / Gerber ファイルのインポート

二重チンの炉の設計と独立式リフティングのサポート

二重パネル部品の溶接は完全に自動化されています

クレストノズルの動きのスピードは調整可能

溶接プロセスはCCDに可視です

操作システム

型号モデル	YSL-450	YSL-610
サイズ ((LXWXH)	2600×1800×1650mm (ポット1〜2)	3350×1950×1650mm
PCB 幅	60~450mm	60~610mm
PCB 長さ	120〜500mm	120~700mm
PCB トップスペース	最大:120mm
PCB 底部空間	最大:50mm
PCB エッジサイズ	4mm
輸送機の高さ	900±20
輸送速度	0.2〜10m/min
PCB 重量	5〜8kg
流量容量	2L
流体ノズルのチューブの大きさ	130μm
流量幅	2-8mm
移動式下部赤外線ヒーター	最大14KW	マックス:18KW
温度範囲	室温-250°C
トップエアヒーター	最大6KW	マックス:8KW
溶接ノズルの直径	F2.5/4
波の高さ	3~5mm
溶接容量	8KG (機械ポンプ) /13KG (電磁ポンプ)
溶接温度	最大:350°C
熱する時間	40分 (機械ポンプ300°C) /75分 (電磁ポンプ300°C)
鍋の加熱力	1KW メカニカルポンプ/ 2KW 電磁ポンプ
位置速度	X/Y:2~200mm/s
Temp.Control 精度	±2°C

溶接精度	±0.15mm
PCオペレーティングシステム	Windows 10
ロース視覚化	CCD 視覚
空気供給	窒素/空気 N2/O2
必要な圧力	0.4-0.8Mpa
N2 消費量	それぞれ約1.5-2m3/hを消費する
N2 濃度	≥99.999%
電源	AC 380V 3中5W 50/60Hz
消費量	35KW
空気管径	フ200mm
排気気量	360~900 m2/h
